OPS-12H
ELSKY

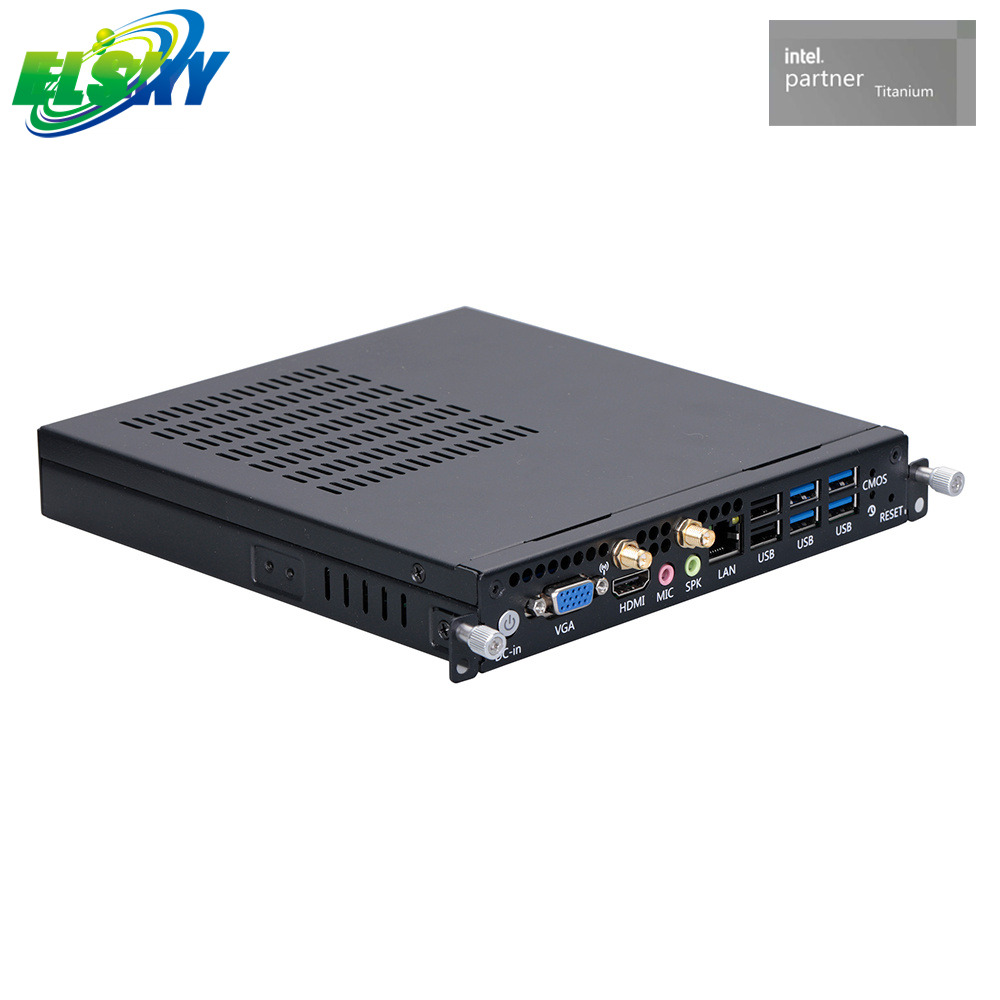

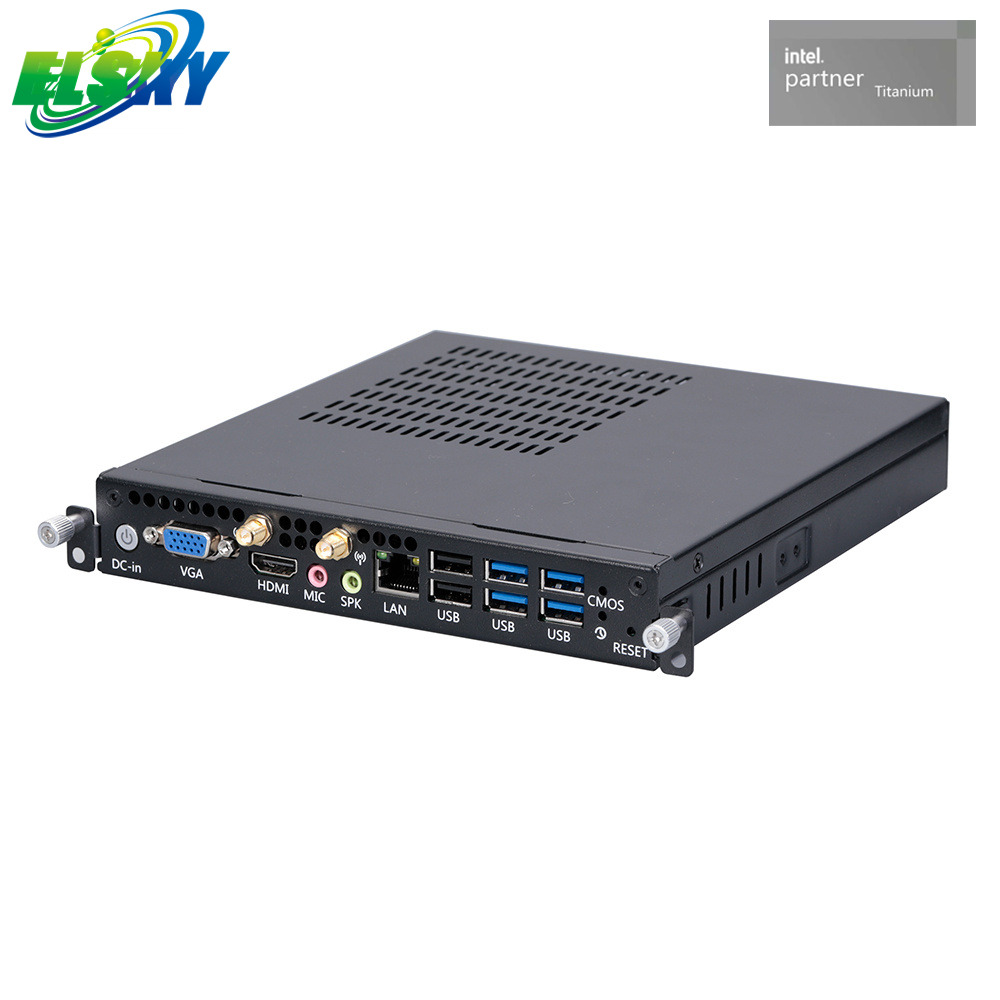

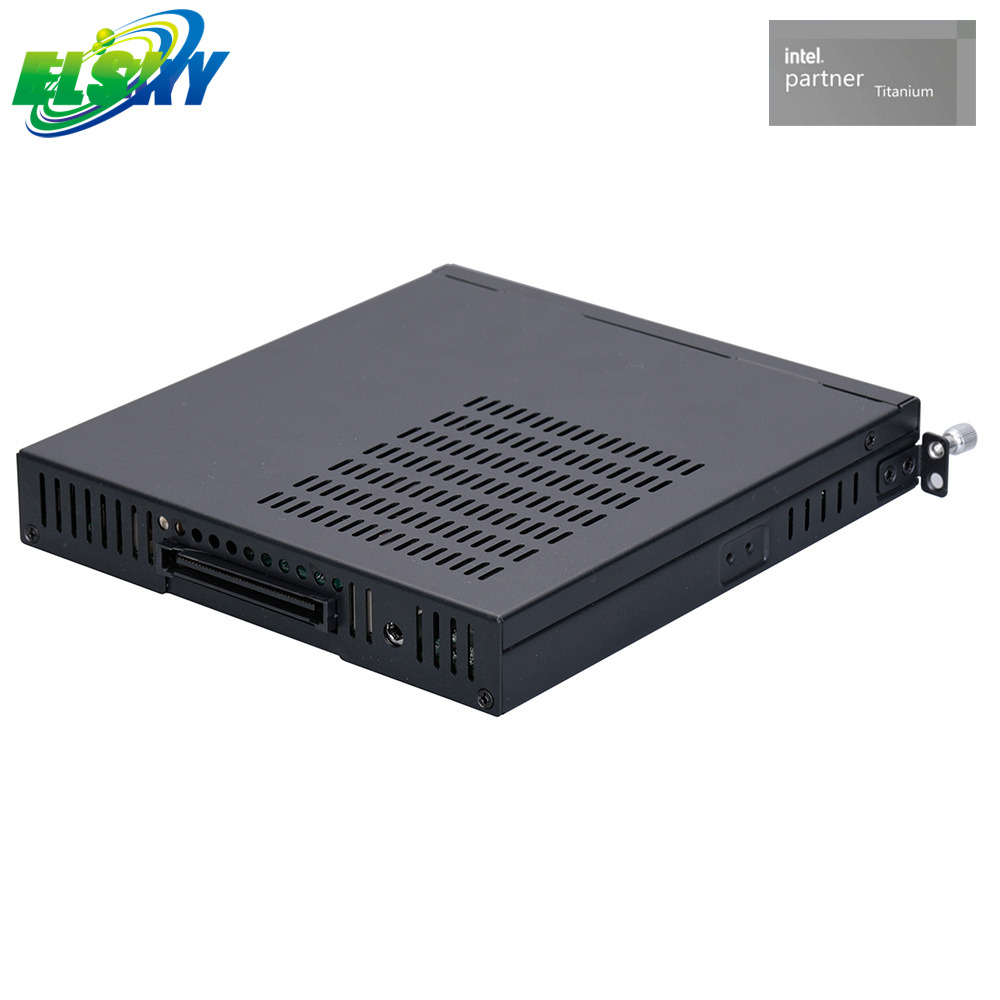

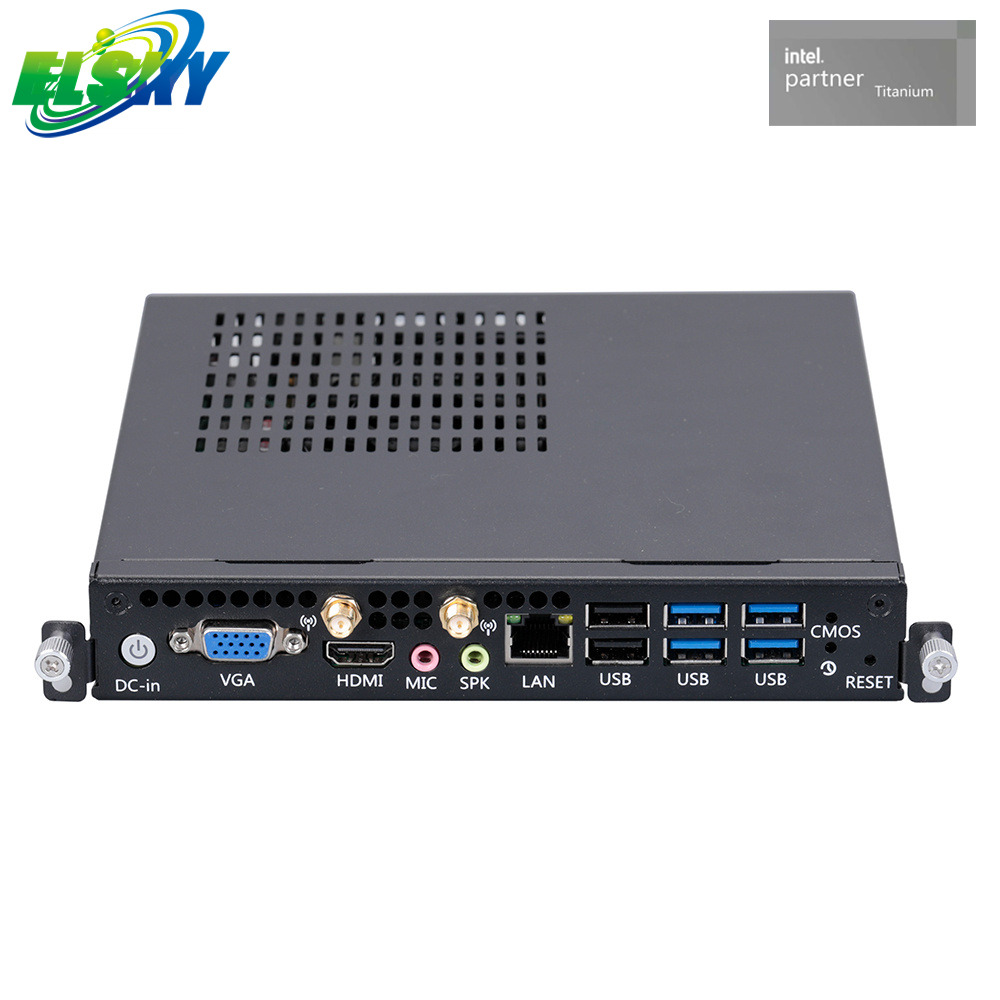

El Slim OPS 12H es un PC de especificación abierta enchufable, elegante y eficiente, diseñado específicamente para aplicaciones de señalización digital. Este dispositivo ultradelgado combina potentes capacidades informáticas con un factor de forma compacto, lo que facilita su integración en una amplia variedad de pantallas de señalización digital. Diseñado para ofrecer una reproducción y gestión de contenidos fluidas, OPS 12H garantiza que los sistemas de señalización digital puedan funcionar sin problemas, mostrando imágenes, vídeos y contenido interactivo de alta calidad para cautivar al público en diversos espacios públicos y comerciales.
Diseño ultradelgado : La característica más llamativa del OPS 12H es su perfil extremadamente delgado. Con un grosor de solo [X] mm, se puede instalar sin esfuerzo detrás de pantallas de señalización digital sin añadir volumen significativo, manteniendo una apariencia limpia y discreta.
Disipación de calor eficiente : A pesar de su diseño delgado, el OPS 12H está equipado con un sistema avanzado de disipación de calor. La combinación de diseños optimizados de disipador de calor y control inteligente del ventilador garantiza que el dispositivo permanezca frío incluso durante períodos prolongados de funcionamiento, evitando la degradación del rendimiento debido al sobrecalentamiento.
Compatibilidad multimedia de alta definición : admite reproducción de vídeo de alta definición e incluso 4K, lo que permite que la señalización digital muestre contenido nítido, vibrante y detallado. El OPS 12H también tiene múltiples puertos de salida de pantalla, lo que permite una fácil conexión a múltiples pantallas para configuraciones de múltiples pantallas.
Capacidades de administración remota : El OPS 12H viene con funciones de administración remota integradas, que permiten a los usuarios monitorear, controlar y actualizar el contenido de señalización digital de forma remota. Esta característica es especialmente útil para implementaciones de señalización digital a gran escala, ya que reduce la necesidad de mantenimiento y administración en el sitio.
Señalización digital minorista : en las tiendas minoristas, el Slim OPS 12H se puede utilizar para alimentar pantallas de señalización digital que muestran información de productos, promociones y anuncios. Su soporte de alta definición y su diseño delgado lo hacen adecuado tanto para pantallas de pared de gran formato como para pantallas de estante más pequeñas.
Señalización de transporte público : para señalización digital en aeropuertos, estaciones de tren y terminales de autobuses, el OPS 12H proporciona un rendimiento confiable para mostrar horarios de vuelos, trenes y autobuses en tiempo real, información de orientación y anuncios de seguridad. La función de gestión remota permite actualizar fácilmente la información.
Vestíbulos corporativos y salas de exposición : en entornos corporativos, el OPS 12H se puede utilizar para crear impresionantes pantallas digitales en vestíbulos y salas de exposición. Puede mostrar la marca de la empresa, demostraciones de productos y vídeos promocionales, mejorando la imagen corporativa y la experiencia del visitante.
Diseño de señalización digital especializado : nuestro enfoque en aplicaciones de señalización digital significa que el Slim OPS 12H está diseñado teniendo en cuenta los requisitos específicos de esta industria. Entendemos la importancia de la visualización de contenido de alta calidad, el funcionamiento confiable y la fácil administración, y hemos diseñado el producto para satisfacer estas necesidades.
Calidad y confiabilidad : Nos adherimos a estrictas medidas de control de calidad durante todo el proceso de producción del OPS 12H. Desde el abastecimiento de componentes hasta el ensamblaje final, cada unidad se prueba minuciosamente para garantizar su calidad, confiabilidad y compatibilidad con una amplia gama de pantallas de señalización digital.
Serie de PC OPS-C
Serie ultrafina de 180*195*30/33MM
Admite puertos LAN simples y duales
4K HD
Interfaces de pantalla HDMI/LVDS/VGA/DP
Operación estable 7*24 horas
Tarjeta hija de soporte
Admite CPU de 6.ª a 14.ª generación: Intel CORE i3, i5, i7, i9
Serie PC OPS
Serie estándar de 180*195*42MM
Admite puertos LAN simples y duales
4K HD
Interfaces de pantalla HDMI/LVDS/VGA/DP
Operación estable 7*24 horas
Soporta tarjeta hija
Admite CPU de 6.ª a 14.ª generación: Intel CORE i3, i5, i7, i9
modelo de computadora |
UPC |
4k |
LAN |
PCCOM |
Terminal de tarjeta hija COM |
USB2.0 |
USB3.2 |
Memoria |
SSD |
Fuerza |
P30N-6U-OPS-12H |
Compatible con Intel Alder Lake serie U/P/H de 12.ª generación i3, i5, i7, i9 |
Soporte opcional 4*4K @60Hz |
1 |
Ninguno |
1*TTL |
3 |
3 |
1*NB-DDR4 MÁXIMO 32G |
1*M.2 1*SSD de 2,5 pulgadas/ disco duro mecánico |
+12V/19V |
>> importante Nota
Interfaz de fuente de alimentación:
Especificación de interfaz CC de Mini PC 5,5*2,5;
La Mini PC admite una fuente de alimentación de 12 V o 19 V y el consumo de energía a carga completa es de aproximadamente 115 W. Se recomienda utilizar una fuente de alimentación de 12V10A o 19V6.3A o superior;
Interfaz de visualización:
1. La interfaz HDMI del Mini PC, la interfaz VGA/DP, la interfaz HDMI de la tarjeta secundaria y la interfaz DP de la tarjeta secundaria admiten pantalla única, pantalla dual/pantalla triple/replicación de pantalla cuádruple, pantalla dual/pantalla triple/expansión de pantalla cuádruple;
2. La interfaz VGA predeterminada del Mini PC se puede cambiar para que admita la interfaz DP; la interfaz VGA del Mini PC admite 1920X1080@60Hz;
3. HDMI 2.0 del lado de la PC, HDMI 2.0 de la tarjeta secundaria, DP del lado de la PC y DP de la tarjeta secundaria admiten resolución 4K 4096/3840*2160@60Hz;
SSD:
1. La placa base NGFF admite disco duro M.2 2280 con interfaz Key-M, disco duro M.2 2242 opcional; admite el protocolo SATA de forma predeterminada, opcionalmente admite el protocolo NVME (PCIE), se requieren cambios de hardware;
2. La interfaz Mini-PCIE de la placa base tiene por defecto la señal PCIE, no hay señal USB y admite WIFI de forma predeterminada; se puede cambiar para coexistir con la señal USB y admite módulo WIFI/3G/4G/Bluetooth después de la modificación. La señal PCIE no se puede cambiar a señal SATA; USB Mini-PCIE Elija una de tres señales: señal USB de M.2_WIFI y señal de tarjeta de sonido USB. Por defecto, M.2_WIFI tiene señal USB, mientras que Mini-PCIE y tarjeta de sonido USB no tienen señal USB;
3. Las señales SATA1 y SATA2 de la placa base son opcionales. De forma predeterminada, SATA2 tiene señal y SATA1 no tiene señal. SATA2 admite disco S SD/disco duro mecánico de 2,5 pulgadas;
Interfaz USB:
1. La Mini PC admite 6*USB de forma predeterminada (3*USB3.2 Gen1, 3*USB2.0);
2. La interfaz USB inferior USB DUAL_USB30_ 2 azul externa de la PC es una señal USB2.0;
3. El lado de la tarjeta secundaria admite 3*USB (1*USB3.2 Gen1, 2*USB2.0);
Puerto COM:
Las señales COM2 de la placa base y TTL de la subtarjeta. La subtarjeta TTL es compatible de forma predeterminada. El COM2 de la placa base no tiene señal. Si usa COM2, necesita cambiar el hardware;
Tarjeta de red:
La placa base admite la tarjeta de red Realtek 8111H Gigabit y la fuente de alimentación POE no se puede cambiar;
Tarjeta de sonido:
La tarjeta de sonido de la placa base admite Realtek ALC 897 de forma predeterminada y, opcionalmente, admite la tarjeta de sonido USB BBH621. Después de cambiar la tarjeta de sonido USB, la interfaz Mini-PCIE no tiene señal USB.
>> información de la CPU
Especificaciones de la CPU |
marca de CPU |
modelo de CPU |
Núcleo/hilo |
Frecuencia principal |
frecuencia turbo |
Consumo de energía básico de la CPU (W) |
Consumo máximo de energía turbo (W) |
|
CPU serie H de 12.ª generación |
i5 de 12.ª generación |
centro |
12450H |
Ocho núcleos y doce hilos |
2.0G |
4,4G |
45 |
95 |
12500H |
Doce núcleos y dieciséis hilos. |
2,5G |
4,5G |
45 |
95 |
|||
I7 de 12.ª generación |
centro |
12800H |
Catorce núcleos y veinte hilos. |
2,4G |
4,8G |
45 |
115 |
|
12700H |
Catorce núcleos y veinte hilos. |
2,7G |
4,7G |
45 |
115 |
|||
12650H |
Diez núcleos y dieciséis hilos. |
2,3G |
4,7G |
45 |
115 |
|||
12600H |
Doce núcleos y dieciséis hilos. |
2,7G |
4,5G |
45 |
95 |
|||
I9 de 12.ª generación |
centro |
12900H |
Catorce núcleos y veinte hilos. |
2,5G |
5,0G |
45 |
115 |
|
CPU serie P de 12.ª generación |
i3 de 12.ª generación |
centro |
1220P |
Diez núcleos y doce hilos. |
1,5G |
4,4G |
28 |
64 |
i5 de 12.ª generación |
centro |
1240P |
Doce núcleos y dieciséis hilos. |
1,7G |
4,4G |
28 |
64 |
|
1250P |
Doce núcleos y dieciséis hilos. |
1,7G |
4,4G |
28 |
64 |
|||
I7 de 12.ª generación |
centro |
1280P |
Catorce núcleos y veinte hilos. |
1,8G |
4,8G |
28 |
64 |
|
1260P |
Doce núcleos y dieciséis hilos. |
2,1G |
4,7G |
28 |
64 |
|||
1270P |
Doce núcleos y dieciséis hilos. |
2,2G |
4,8G |
28 |
64 |
|||
CPU serie U de 12.ª generación |
i3 de 12.ª generación |
centro |
1215U |
Seis núcleos y ocho hilos. |
1,2G |
4,4G |
15 |
55 |
1210U |
Seis núcleos y ocho hilos. |
1.0G |
4,4G |
9 |
29 |
|||
i5 de 12.ª generación |
centro |
1235U |
Diez núcleos y doce hilos. |
1,3G |
4,4G |
15 |
55 |
|
1240U |
Diez núcleos y doce hilos. |
1,1G |
4,4G |
9 |
29 |
|||
1230U |
Diez núcleos y doce hilos. |
1.0G |
4,4G |
9 |
29 |
|||
1245U |
Diez núcleos y doce hilos. |
1,6G |
4,4G |
15 |
55 |
|||
I7 de 12.ª generación |
centro |
1250U |
Diez núcleos y doce hilos. |
1,1G |
4,7G |
9 |
29 |
|
1260U |
Doce núcleos y dieciséis hilos. |
1,1G |
4,7G |
9 |
29 |
|||
1265U |
Diez núcleos y doce hilos. |
1,8G |
4,8G |
15 |
55 |
|||
1255U |
Diez núcleos y doce hilos. |
1,7G |
4,7G |
15 |
55 |
>> Especificaciones del producto
tamaño de computadora |
195 mm (largo) x 180 mm (ancho) x 30 mm (alto) |
|
Tamaño de la placa base |
170 mm (largo) x 190 mm (ancho) x 23 mm (alto) |
|
Procesador CPU |
Compatible con Intel Alder Lake serie U de 12.ª generación I3-1215U, I5-1235U, I7-1250U y otras CPU |
|
Compatible con Intel Alder Lake serie P de 12.ª generación I3-1200P, I5-1245P, I7-1280P y otras CPU |
||
Compatible con Intel Alder Lake serie H de 12.ª generación I5-12500H, I7-12800H, I9-12900H y otras CPU |
||
Soporte de memoria |
1 * ranura de memoria SODIMM NB-DDR4, admite memoria 2133/24 00 /2666/3200 MHz, admite hasta 32 GB |
|
Fuente de alimentación |
1*DC_IN |
Admite voltaje de 12 V/19 V, el diámetro interior del cabezal de CC es de 2,5 mm. El consumo máximo de energía turbo es de 115W. Se recomienda utilizar una fuente de alimentación de 12 V 10 A o 19 V 6,3 A o superior. |
1*4 pines ATX |
||
Función de visualización |
Tarjeta gráfica integrada Intel(R) UHD Graphics super core, admite pantalla única, pantalla dual/pantalla triple/copia de pantalla cuádruple, pantalla dual/pantalla triple/expansión de pantalla cuádruple, admite pantalla dual bajo SHELL, no es compatible con DOS |
|
1 * interfaz HDMI 2.0 (lado de la placa base) |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
1 * interfaz VGA DB15 (lado de la placa base) |
Soporte 1920X1080@60Hz |
|
1 * interfaz DP (lado de la placa base) (opcional) |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
La interfaz VGA y la interfaz DP de la placa base son opcionales. |
||
1 * interfaz HDMI 2.0 (lado de la tarjeta hija) |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
1 * interfaz DP (lado de la tarjeta hija) |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
función de internet |
1 * interfaz LAN-RJ45 |
La tarjeta de red Realtek 8111H Gigabit admite funciones de arranque sin disco Wake-on-LAN y PXE |
1 * interfaz mini-PCIE |
Admite módulo WIFI/Bluetooth/3G/4G |
|
Función de disco duro |
1 * interfaz NGFF1 (M.2) |
Admite interfaz Key-M disco duro M.2 2280, disco duro M.2 2242 opcional; admite el protocolo SATA de forma predeterminada, opcionalmente admite el protocolo NVME (PCIE) |
1 * interfaz SATA1 (sin señal por defecto) |
Interfaz de disco duro SATA3.0 estándar, velocidad máxima de transmisión 6,0 Gbps |
|
1 * interfaz SATA2 |
Bahía para disco duro de 2,5 pulgadas, admite disco duro SSD/disco duro mecánico de 2,5 pulgadas |
|
Función de sonido |
Decodificador de audio digital Realtek ALC 897 HD integrado, controlador de audio de alta fidelidad de 6 canales El hardware modificable admite la tarjeta de sonido USB BBH621 |
|
1 * interfaz LIN_OUT |
Admite salida de audio (verde) |
|
1 * interfaz MIC_IN |
Admite entrada de micrófono (rojo) |
|
Función USB |
3 * interfaz USB3.2 Gen1 |
Interfaz USB 3.2 Gen1 estándar trasera, el ancho de banda de transmisión máximo es de 5,0 Gbps |
3 * interfaz USB2.0 |
Interfaz USB2.0 estándar trasera, el ancho de banda de transmisión máximo es de 480 Mbps (60 MB/s) |
|
Azul externo DUAL_USB30_ 2 interfaces USB inferiores son señales USB2.0 |
||
Función de interruptor |
1*PWR_SW 1 botón |
botón de interruptor |
1*botón RST_BTN |
Reinicio de hardware de soporte |
|
Otras E/S |
1*TTL (lado de la tarjeta hija) |
De forma predeterminada, la subtarjeta TTL tiene señal y la placa base COM2 no tiene señal. Elija una de las señales COM2 y TTL de la subtarjeta. |
1 * ranura para tarjeta SIM_CARD |
Admite tarjeta SIM, se requiere tarjeta SIM cuando se usa 3G/4G |
|
1* botón CLR_GHO_SW |
Botón de restauración con un solo clic del hardware del sistema y botones de reinicio y descarga de la placa base |
|
1 * interfaz de operaciones |
Interfaz OPS estándar de 80 pines |
|
Entorno operativo |
Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación |
|
BIOS |
AMI BIOS admite encendido, arranque programado e identificación inteligente de dispositivos de encendido y apagado remotos. |
|
perro guardián |
Programación de vigilancia, admite función de reinicio de hardware (nivel 256, 0 ~ 255 segundos) |
|
Sistema operativo |
Compatible con Windows 11, Windows 10, Linux, etc. |
|
Definición de interfaz OPS de 80 pines:
| Patas | Señal | Describir | Pasillo |
| 1 | DDP_3N | DisplayPort | AFUERA |
| 2 | DDP_3P | DisplayPort | AFUERA |
| 3 | Tierra | Suelo | - |
| 4 | DDP_2N | DisplayPort | AFUERA |
| 5 | DDP_2P | DisplayPort | AFUERA |
| 6 | Tierra | Suelo | - |
| 7 | DDP_1N | DisplayPort | AFUERA |
| 8 | DDP_1P | DisplayPort | AFUERA |
| 9 | Tierra | Suelo | - |
| 10 | DDP_0N | DisplayPort | AFUERA |
| 11 | DDP_0P | DisplayPort | AFUERA |
| 12 | Tierra | Suelo | - |
| 13 | DDP_AUXN | DisplayPort | E/S |
| 14 | DDP_AUXP | DisplayPort | E/S |
| 15 | DDP_HPD | DisplayPort | EN |
| 16 | Tierra | Suelo | - |
| 17 | TMDS_CLK- | DVI-D | AFUERA |
| 18 | TMDS_CLK+ | DVI-D | AFUERA |
| 19 | Tierra | Suelo | - |
| 20 | TMDS0- | DVI-D | AFUERA |
| 21 | TMDS0+ | DVI-D | AFUERA |
| 22 | Tierra | Suelo | - |
| 23 | TMDS1- | DVI-D | AFUERA |
| 24 | TMDS1+ | DVI-D | AFUERA |
| 25 | Tierra | Suelo | - |
| 26 | TMDS2- | DVI-D | AFUERA |
| 27 | TMDS2+ | DVI-D | AFUERA |
| 28 | Tierra | Suelo | - |
| 29 | DVI_DDC_DATA | DVI-D | E/S |
| 30 | DVI_DDC_CLK | DVI-D | E/S |
| 31 | DVI_HPD | DVI-D | EN |
| 32 | Tierra | Suelo | - |
| 33 | +12V~+19V | Fuerza | - |
| 34 | +12V~+19V | Fuerza | - |
| 35 | +12V~+19V | Fuerza | - |
| 36 | +12V~+19V | Fuerza | - |
| 37 | +12V~+19V | Fuerza | - |
| 38 | +12V~+19V | Fuerza | - |
| 39 | +12V~+19V | Fuerza | - |
| 40 | +12V~+19V | Fuerza | - |
| 41 | RSVD | Pines reservados | - |
| 42 | RSVD | Pines reservados | - |
| 43 | RSVD | Pines reservados | - |
| 44 | RSVD | Pines reservados | - |
| 45 | RSVD | Pines reservados | - |
| 46 | FANTASMA | FANTASMA_OPS | - |
| 47 | RSVD | Pines reservados | - |
| 48 | RSVD | Pines reservados | - |
| 49 | SYSRST | SYS_RESET | - |
| 50 | SYS_FAN | Control del ventilador del sistema | AFUERA |
| 51 | UART_RXD | UART 3.3V | EN |
| 52 | UART_TXD | UART 3.3V | AFUERA |
| 53 | Tierra | Suelo | - |
| 54 | StdA_SSRX- | USB3.0 | EN |
| 55 | Estándar_SSRX+ | USB3.0 | EN |
| 56 | Tierra | Suelo | - |
| 57 | StdA_SSTX- | USB3.0 | AFUERA |
| 58 | Estándar_SSTX+ | USB3.0 | AFUERA |
| 59 | Tierra | Suelo | - |
| 60 | USB_PN2 | USB | E/S |
| 61 | USB_PP2 | USB | E/S |
| 62 | Tierra | Suelo | - |
| 63 | USB_PN1 | USB | E/S |
| 64 | USB_PP1 | USB | E/S |
| 65 | Tierra | Suelo | - |
| 66 | USB_PN0 | USB | E/S |
| 67 | USB_PP0 | USB | E/S |
| 68 | Tierra | Suelo | - |
| 69 | AZ_LINEOUT_L | Audio-Lch | AFUERA |
| 70 | AZ_LINEOUT_R | Audio-Rch | AFUERA |
| 71 | CCA | Control electrónico de consumo | E/S |
| 72 | PB_DET | Detección de placa enchufable | AFUERA |
| 73 | PS_ON# | Señal enchufable encendida | EN |
| 74 | PWR_STATUS | poder bueno | AFUERA |
| (JEFE) | |||
| 75 | Tierra | Suelo | - |
| 76 | Tierra | Suelo | - |
| 77 | Tierra | Suelo | - |
| 78 | Tierra | Suelo | - |
| 79 | Tierra | Suelo | - |
| 80 | Tierra | Suelo | - |
1. La definición de la columna de E/S hace referencia a la placa enchufable.
2. OC=Coleccionista abierto.
3. Para la implementación de USB3.0, se utilizarán los pines #60 y #61 para complementar las señales USB Super Speed.
