Placa base NUC pequeña y compacta para finanzas inteligentes, comercio minorista, transporte y atención médica

Descripción general

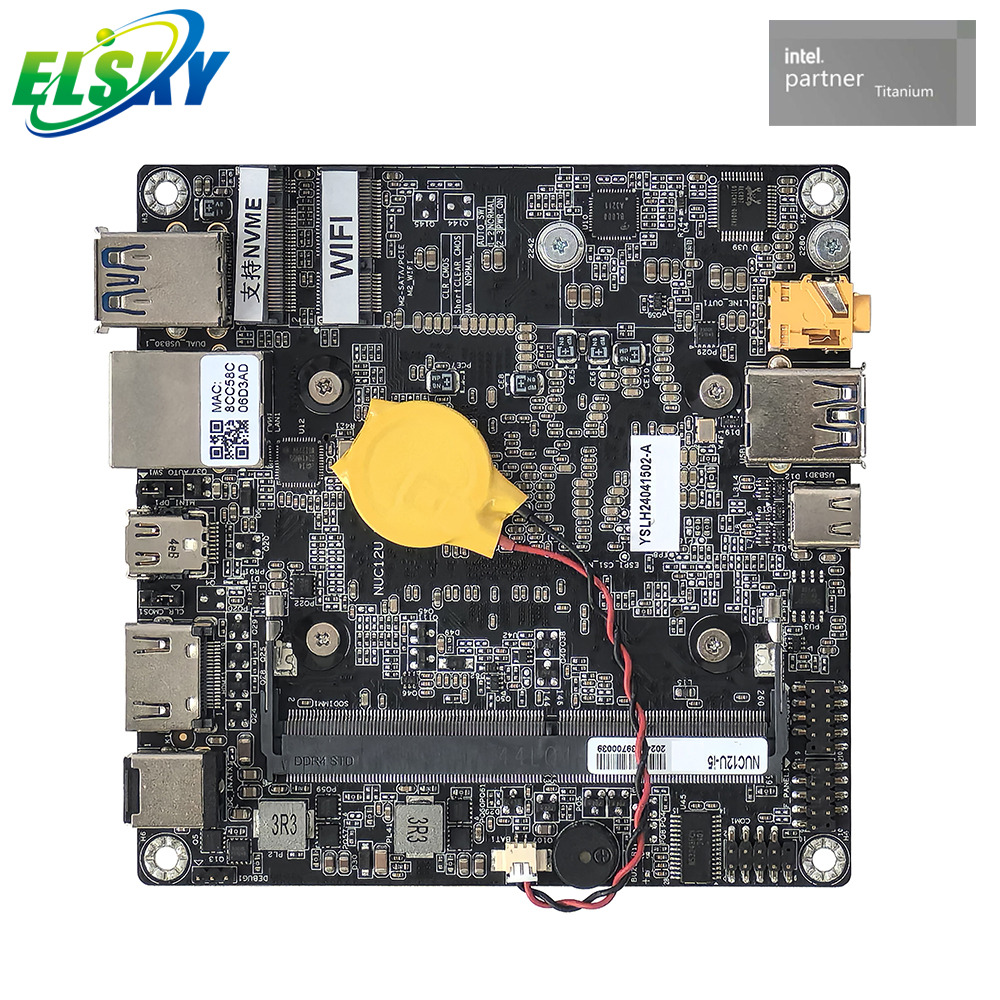

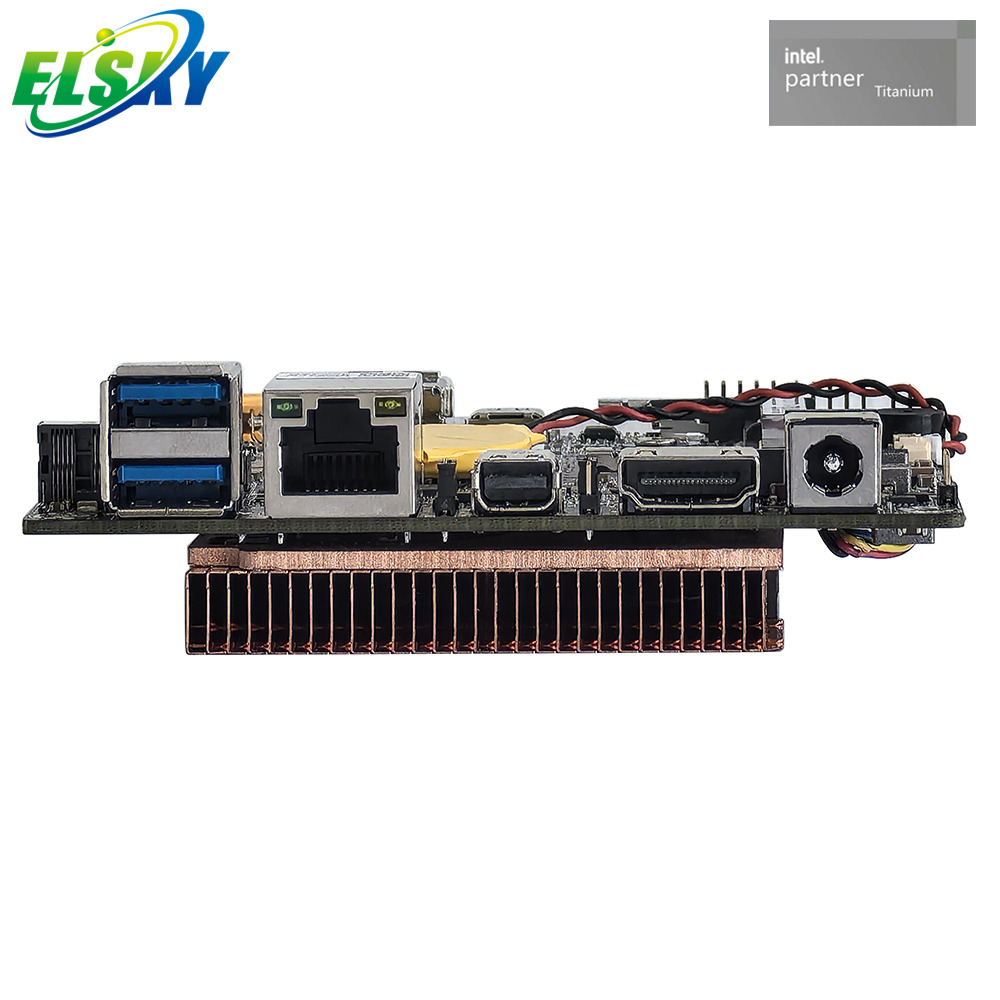

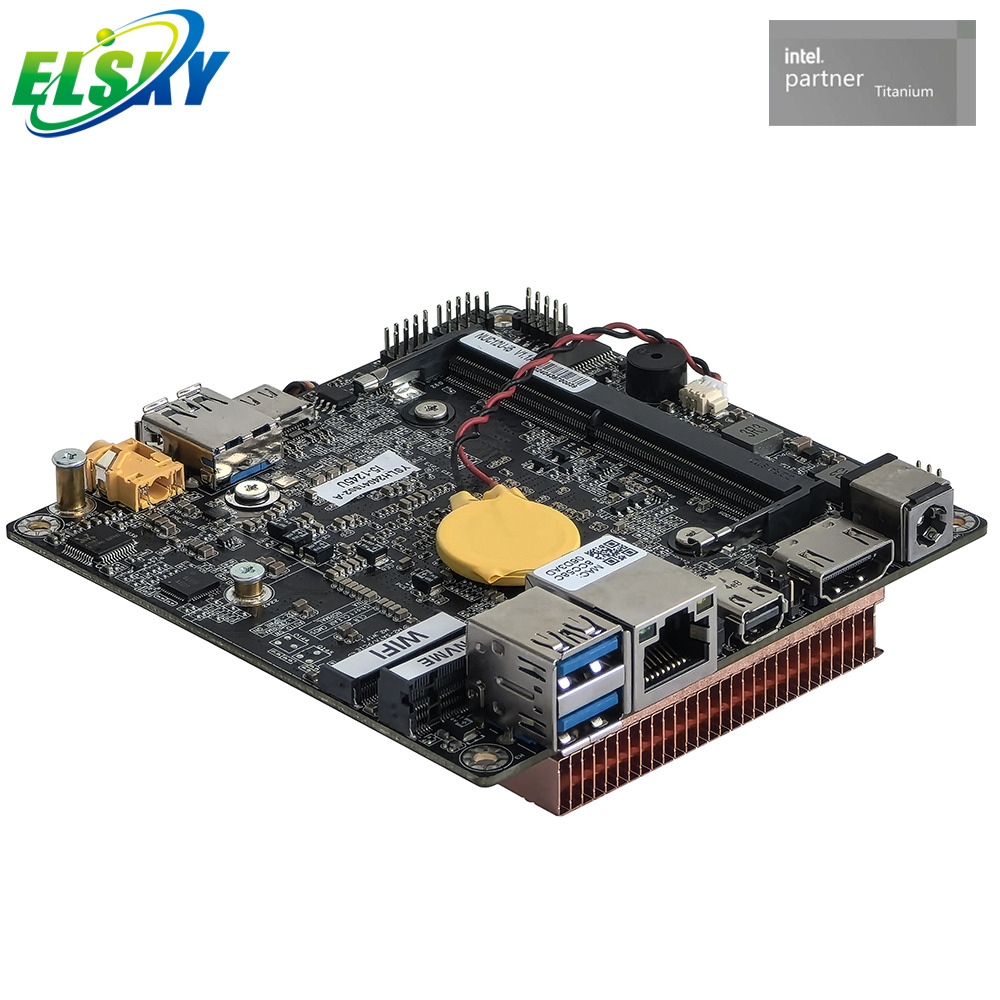

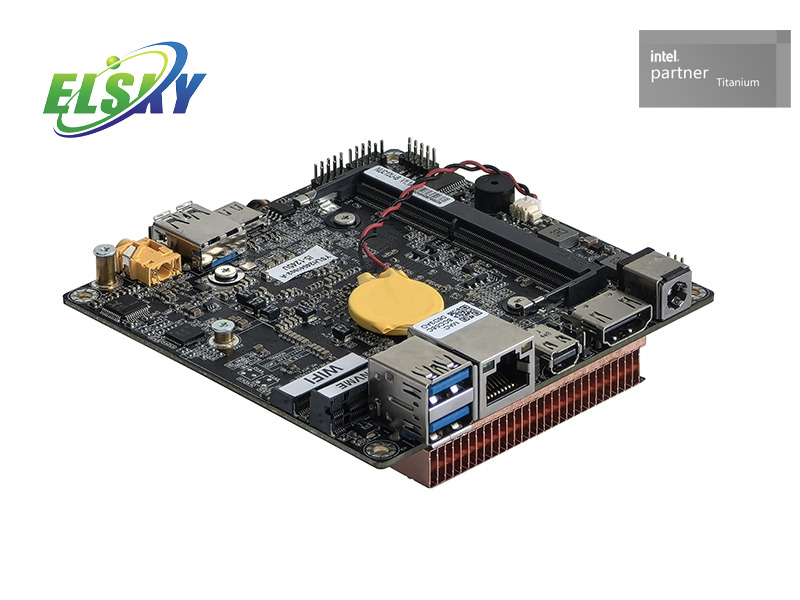

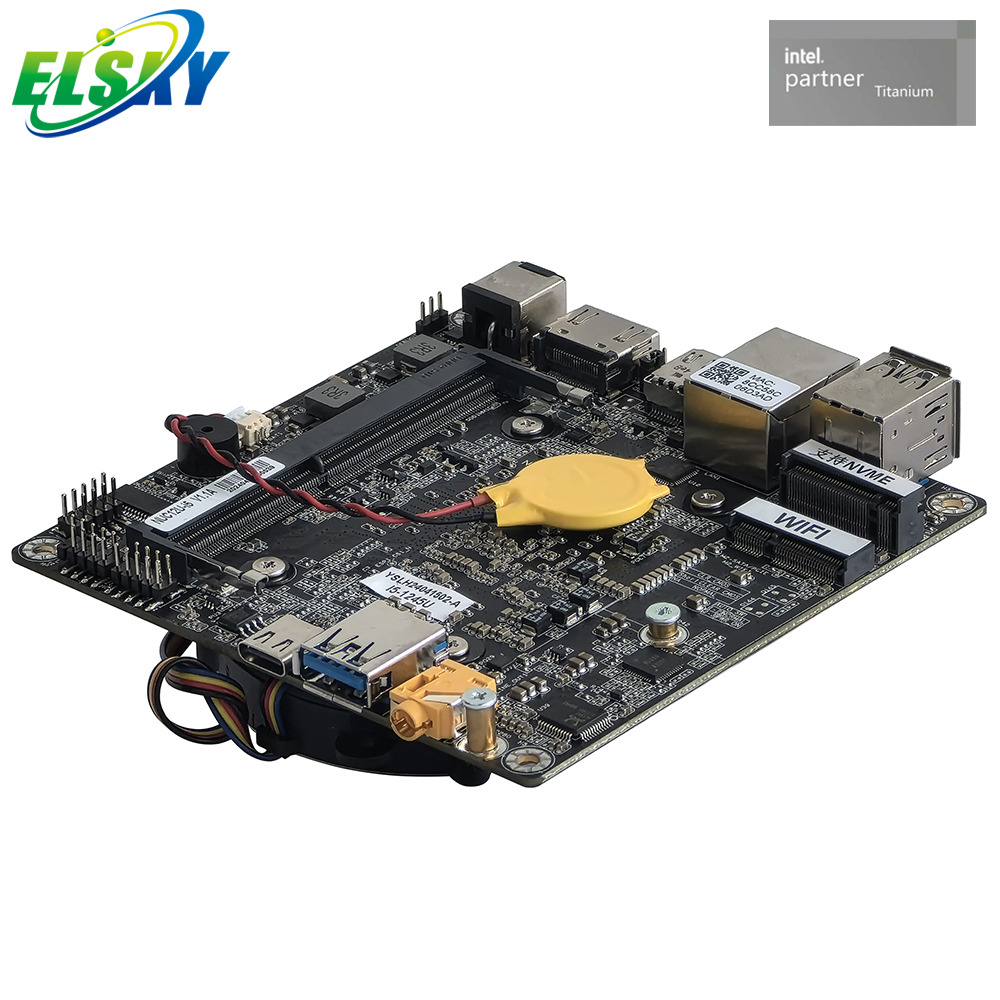

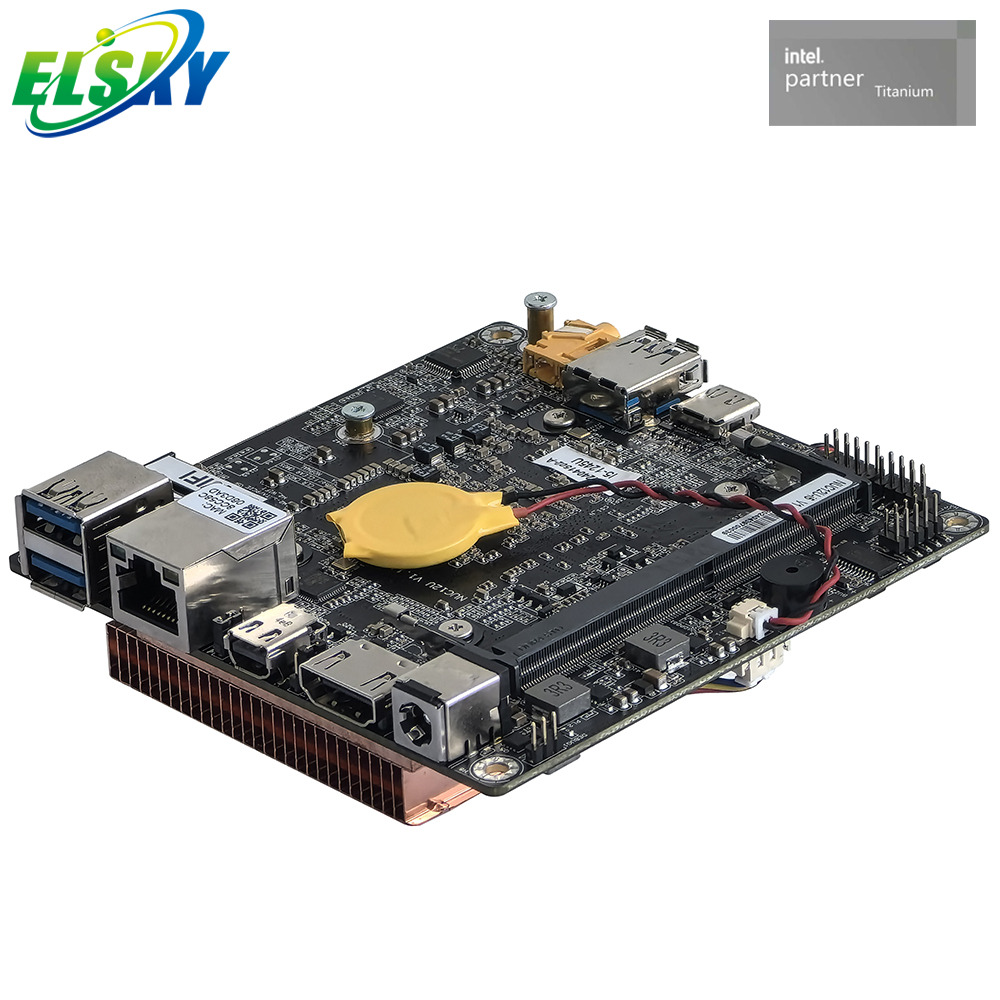

La placa base compacta NUC12U es una placa base de factor de forma pequeño que tiene un gran impacto en términos de rendimiento y funcionalidad. Diseñado para aplicaciones con limitaciones de espacio, ofrece una solución informática completa en un paquete pequeño. A pesar de su pequeño tamaño, no compromete las funciones y admite una variedad de procesadores, memoria y opciones de almacenamiento. Ideal para sistemas integrados, mini PC y dispositivos informáticos portátiles, la placa base NUC12U proporciona una plataforma confiable y eficiente que permite un funcionamiento perfecto en diversos escenarios.

Características

Factor de forma miniatura : la característica más notable de la placa base NUC12U es su tamaño compacto. Con solo [dimensiones], puede caber en los espacios más reducidos, lo que lo hace perfecto para aplicaciones donde el espacio es escaso, como en cajas de control industriales, reproductores multimedia digitales y dispositivos de juegos portátiles.

Rendimiento energéticamente eficiente : está diseñado para ser altamente eficiente desde el punto de vista energético, consumir menos energía y al mismo tiempo ofrecer un rendimiento informático suficiente para una amplia gama de tareas. Esto lo hace adecuado para dispositivos que funcionan con baterías, ya que ayuda a prolongar la vida útil de la batería y también reduce los costos de energía para los sistemas de operación continua.

Gráficos integrados : la placa base viene con capacidades de gráficos integrados que son suficientes para tareas gráficas básicas, como navegación web, reproducción de vídeo y juegos ligeros. Esto elimina la necesidad de una tarjeta gráfica independiente en muchas aplicaciones, lo que reduce aún más el tamaño y el coste del sistema general.

Amplia interfaz de E/S : a pesar de su pequeño tamaño, la placa base NUC12U ofrece un conjunto completo de puertos de E/S, incluidos USB, HDMI, Ethernet y conectores de audio. Estos puertos permiten una fácil conexión a varios periféricos, pantallas y redes, lo que garantiza que el dispositivo se pueda utilizar en una variedad de configuraciones.

Solicitud

Sistemas integrados : en sistemas integrados, como controladores de automatización del hogar, sensores industriales y dispositivos domésticos inteligentes, el tamaño compacto y el rendimiento energéticamente eficiente de la placa base NUC12U la convierten en una opción ideal. Puede integrarse en recintos pequeños y funcionar de forma continua con un bajo consumo de energía.

Mini PC : para los usuarios que necesitan una computadora pequeña, silenciosa y energéticamente eficiente para tareas básicas como navegación web, trabajo de oficina y transmisión de medios, la placa base NUC12U se puede utilizar para construir mini PC. Estas mini PC pueden colocarse en un escritorio, montarse en una pared o incluso esconderse, ahorrando espacio en el hogar o la oficina.

Dispositivos informáticos portátiles : en consolas de juegos portátiles, computadoras portátiles ultradelgadas y otros dispositivos informáticos móviles, la placa base NUC12U proporciona la potencia informática necesaria en un paquete pequeño y liviano. Sus gráficos integrados y su diseño de bajo consumo lo hacen adecuado para uso en movimiento.

¿Por qué elegirnos?

Diseño innovador de factor de forma pequeño : Nuestro equipo tiene una amplia experiencia en el diseño de placas base de factor de forma pequeño. La placa base NUC12U es el resultado de una innovación continua, que combina un tamaño pequeño con características de alto rendimiento y un funcionamiento confiable.

Calidad: componentes probados : utilizamos únicamente componentes de alta calidad en la placa base NUC12U para garantizar su estabilidad y durabilidad. Cada placa base se somete a una serie de estrictas pruebas de calidad, incluidas pruebas de estrés, pruebas de temperatura y pruebas de compatibilidad, para garantizar que cumple con nuestros altos estándares.

Soporte técnico integral : nuestro equipo de soporte técnico está bien versado en tecnología de placas base de factor de forma pequeño. Ya sea que necesite ayuda con la integración del sistema, la resolución de problemas o la compatibilidad del software, estamos aquí para brindarle soporte rápido y profesional, garantizando que su sistema basado en NUC12U funcione sin problemas.

Modelo de placa base	UPC	4k	LAN	USB2.0	USB3.2	Tipo C	Memoria (MÁXIMA)	SSD	Fuerza
NUC12	Intel Alder Lake12.ª generación serie U/P/H i3, i5, i7, i9	1*HDMI 4K 60Hz / 1 * Mini DP 4K 60Hz	1	2	3	1	1*NB-DDR4 MÁXIMO 32G	1*M.2	+9~24V
NUC13	Intel Raptor Lake serie U/P/H de 13.ª generación i3, i5, i7, i9		1	2	3	1

>> importante Nota

• Interfaz de fuente de alimentación:

La especificación de la interfaz CC de la placa base es 5,5*2,5, que se puede cambiar a una interfaz ATX de 4 pines para fuente de alimentación;

La placa base admite una fuente de alimentación de voltaje amplio de 9 ~ 24 V y el consumo de energía a carga completa es de aproximadamente 60 W. Se recomienda utilizar una fuente de alimentación de al menos 9 V 7 A o superior;

• Interfaz de visualización:

1. La placa base HDMI y Mini_DP admiten pantalla única, duplicación de pantalla dual y expansión de pantalla dual;

2. La interfaz HDMI 2.0 de la placa base admite resolución 4K 4096/38 40*2160@60Hz;

3. La placa base Mini_DP admite resolución 4K 4096/3840*2160@60Hz;

4. Para convertir la interfaz Mini_DP de la placa base a HDMI, debe utilizar un cable Mini_DP a HDMI activo; de lo contrario, no habrá visualización; si conecta el cable Mini_DP a DP, puede usarlo directamente;

• M.2

1. La placa base M.2-SATA/PCIE admite discos duros con interfaz Key-M M.2 2280/2242, el valor predeterminado es 2280, si usa 2242, debe cambiar los tornillos de fijación; el valor predeterminado admite el protocolo NVME (PCIE) y el hardware se puede modificar para admitir el protocolo SATA;

2. La placa base M.2_WIFI admite el módulo WiFi/Bluetooth de interfaz Key-E M.2 2230;

• Interfaz USB:

1. La placa base admite 5 * USB (3 * USB3.2, 2 * USB2.0) y 1 * interfaz tipo C de forma predeterminada;

2. La interfaz USB externa de la placa base y los pines USB incorporados están predeterminados en alimentación S (no se encienden después del apagado). Las interfaces externas USB1 y Type_C se pueden cambiar a alimentación A (cargadas después del apagado), y las demás no se pueden cambiar a alimentación A;

• Puerto COM:

La placa base COM1 admite opcionalmente RS232 / RS422/RS485 y se puede configurar a través del BIOS;

• Tarjeta de red:

La placa base admite la tarjeta de red Gigabit única Intel WG i219V, no se puede cambiar a red dual y no se puede cambiar a fuente de alimentación POE;

• Tarjeta de sonido:

1. La placa base admite la tarjeta de sonido Realtek ALC897 de forma predeterminada;

2. La interfaz de audio LINE_OUT de la placa base admite salida LINE_OUT y entrada MIC_IN.

>> información de la CPU

Especificaciones de la CPU	marca de CPU	modelo de CPU	Núcleo/hilo	Frecuencia principal	frecuencia turbo	Consumo de energía básico de la CPU (W)	Consumo máximo de energía turbo (W)
i3 de 12.ª generación	centro	1215U	Seis núcleos y ocho hilos.	1,2G	4,4G	15	55
		1210U	Seis núcleos y ocho hilos.	1.0G	4,4G	9	29
i5 de 12.ª generación	centro	1235U	Diez núcleos y doce hilos.	1,3G	4,4G	15	55
		1240U	Diez núcleos y doce hilos.	1,1G	4,4G	9	29
		1230U	Diez núcleos y doce hilos.	1.0G	4,4G	9	29
		1245U	Diez núcleos y doce hilos.	1,6G	4,4G	15	55
I7 de 12.ª generación	centro	1250U	Diez núcleos y doce hilos.	1,1G	4,7G	9	29
		1260U	Doce núcleos y dieciséis hilos.	1,1G	4,7G	9	29
		1265U	Diez núcleos y doce hilos.	1,8G	4,8G	15	55
		1255U	Diez núcleos y doce hilos.	1,7G	4,7G	15	55
i3 de 12.ª generación	centro	1220P	Diez núcleos y doce hilos.	1,5G	4,4G	28	64
i5 de 12.ª generación	centro	1240P	Doce núcleos y dieciséis hilos.	1,7G	4,4G	28	64
		1250P	Doce núcleos y dieciséis hilos.	1,7G	4,4G	28	64
I7 de 12.ª generación	centro	1280P	Catorce núcleos y veinte hilos.	1,8G	4,8G	28	64
		1260P	Doce núcleos y dieciséis hilos.	2,1G	4,7G	28	64
		1270P	Doce núcleos y dieciséis hilos.	2,2G	4,8G	28	64
i5 de 12.ª generación	centro	12450H	Ocho núcleos y doce hilos	2.0G	4,4G	45	95
		12500H	Doce núcleos y dieciséis hilos.	2,5G	4,5G	45	95
I7 de 12.ª generación	centro	12800H	Catorce núcleos y veinte hilos.	2,4G	4,8G	45	115
		12700H	Catorce núcleos y veinte hilos.	2,7G	4,7G	45	115
		12650H	Diez núcleos y dieciséis hilos.	2,3G	4,7G	45	115
		12600H	Doce núcleos y dieciséis hilos.	2,7G	4,5G	45	95
I9 de 12.ª generación	centro	12900H	Catorce núcleos y veinte hilos.	2,5G	5,0G	45	115
i3 de 13.ª generación	centro	1305U	Cinco núcleos y seis hilos.	1,6G	4,5G	15	55
		1315U	Seis núcleos y ocho hilos.	1,2G	4,5G	15	55
i5 de 13.ª generación	centro	1334U	Diez núcleos y doce hilos.	1,3G	4,6G	15	55
		1335U	Diez núcleos y doce hilos.	1,3G	4,6G	15	55
		1345U	Diez núcleos y doce hilos.	1,6G	4,7G	15	55
I7 de 13.ª generación	centro	1355U	Diez núcleos y doce hilos.	1,7G	5,0G	15	55
		1365U	Diez núcleos y doce hilos.	1,8G	5,2G	15	55
i5 de 13.ª generación	centro	1340P	Doce núcleos y dieciséis hilos.	1,8G	4,6G	28	64
		1350P	Doce núcleos y dieciséis hilos.	1,9G	4,7G	28	64
I7 de 13.ª generación	centro	1360P	Doce núcleos y dieciséis hilos.	2,2G	5,0G	28	64
		1370P	Catorce núcleos y veinte hilos.	1,9G	5,2G	28	64
i5 de 13.ª generación	centro	13420H	Ocho núcleos y doce hilos	2,1G	4,60G	45	95
		13500H	Doce núcleos y dieciséis hilos.	2,6G	4,70G	45	95
		13505H	Doce núcleos y dieciséis hilos.	2,6G	4,70G	45	115
		13600H	Doce núcleos y dieciséis hilos.	2,8G	4,80G	45	95
I7 de 13.ª generación	centro	13620H	Diez núcleos y dieciséis hilos.	2,4G	4,90G	45	115
		13700H	Catorce núcleos y veinte hilos.	2,4G	5.00G	45	115
		13705H	Catorce núcleos y veinte hilos.	2,4G	5.00G	45	115
		13800H	Catorce núcleos y veinte hilos.	2,5G	5,20G	45	115
I9 de 13.ª generación	centro	13900H	Catorce núcleos y veinte hilos.	2,6G	5,40G	45	115

>> Especificaciones del producto

Tamaño de la placa base	100 mm (largo) x 100 mm (ancho) x 32 mm (alto)
Procesador CPU	NUC12	Admite la serie Intel Alder Lake U/P/H de 12.ª generación i5-1235U, i5-1240P, i7-12600H, etc.
	NUC13	Admite la serie Intel Raptor Lake U/P/H de 13.ª generación i5-1335U, i7-1360P, i9-13900H, etc.
Fuente de alimentación	1*DC_IN	El diámetro interior del cabezal de CC es de 2,5 mm y admite una fuente de alimentación de voltaje amplio de 9 ~ 24 V.
	(Se puede cambiar a ATX de 4 pines)	El consumo de energía de la placa base es de unos 60W. Se recomienda utilizar una fuente de alimentación de al menos 9V7A o superior.
Memoria	1*NB-DDR4 admite memoria 2133/2400/2666/ 2933/3200MHz, hasta 32G
Función de visualización	Tarjeta gráfica supernúcleo Intel UHD Graphics integrada, compatible con pantalla única, duplicación de pantalla dual y expansión de pantalla dual
	1 * interfaz Mini DP	Soporta resolución 4K 4096/3840*2160@60Hz
	1 * interfaz HDMI 2,0	Soporta resolución 4K 4096/3840*2160@60Hz
función de internet	1 * interfaz LAN	Tarjeta de red Intel WGi219V Gigabit, compatible con activación de red, función PXE
	1 * interfaz M.2_WIFI	Admite interfaz Key-E M.2 2230 módulo WIFI/Bluetooth
Función de disco duro	1 * interfaz M.2-SATA/PCIE	Admite interfaz Key-M disco duro M.2 2280/2242, admite protocolo NVME (PCIE) de forma predeterminada y puede cambiar el hardware para admitir el protocolo SATA
Función de sonido	Decodificador de audio digital Realtek ALC 897 HD integrado, controlador de audio de alta fidelidad de 6 canales;
	1*interfaz LINE_OUT	Admite salida LINE_OUT y entrada MIC_IN
	La interfaz HDMI de la placa base admite salida de audio de pantalla HDMI
	La interfaz Mini-DP de la placa base admite salida de audio del monitor DP
Función USB	2 * interfaz USB3.2	Interfaz USB3.2 Gen1 estándar trasera, el ancho de banda de transmisión máximo es de 5 Gbps
	1 * interfaz tipo C	Interfaz estándar Type-C3.0, puede conectar dispositivos USB
	1 pin F_USB2.	Pines USB2.0 frontales, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,0 mm)
Función de interruptor	1 * pin F_PANEL	Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm)
	1 * clavija AUTO_SW	Pin de control de encendido del hardware (3 pines, 1*3 pines, 2,0 mm)
Otras E/S	1 pin COM1.	Admite estándar RS232 /RS422/ RS485 opcional (configuración del BIOS)
		(9 pines, 2*5 pines, 2, 0mm)
	1 * pin CLR_CMOS	Descarga de la placa base, pin transparente (3 pines, 1*3 pines, 2,0 mm)

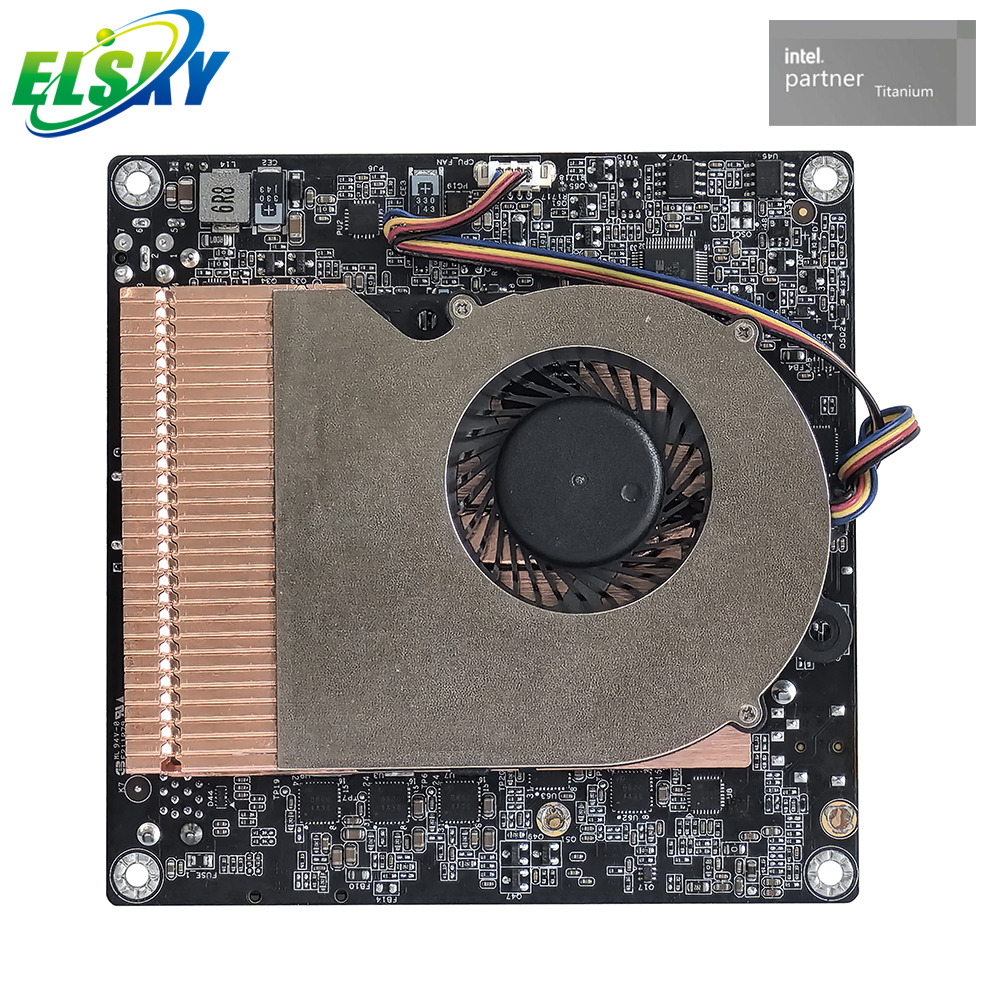

	1 * pin CPU_FAN	Pin del ventilador de la CPU, admite control de temperatura (4 pines, 1*4 pines, 1,25 mm)
Entorno operativo	Temperatura de trabajo: -10 ℃ ~ 60 ℃;
	Humedad de trabajo: 5%~95% de humedad relativa, sin condensación
BIOS	AMI BIOS admite encendido, arranque programado e identificación inteligente de dispositivos de encendido y apagado remotos.
perro guardián	Programación de vigilancia, admite función de reinicio de hardware (nivel 256, 0 ~ 255 segundos)
Sistema operativo	Compatible con Windows 10, Windows 11, LINUX, etc.
