OPS-12H
ELSKY

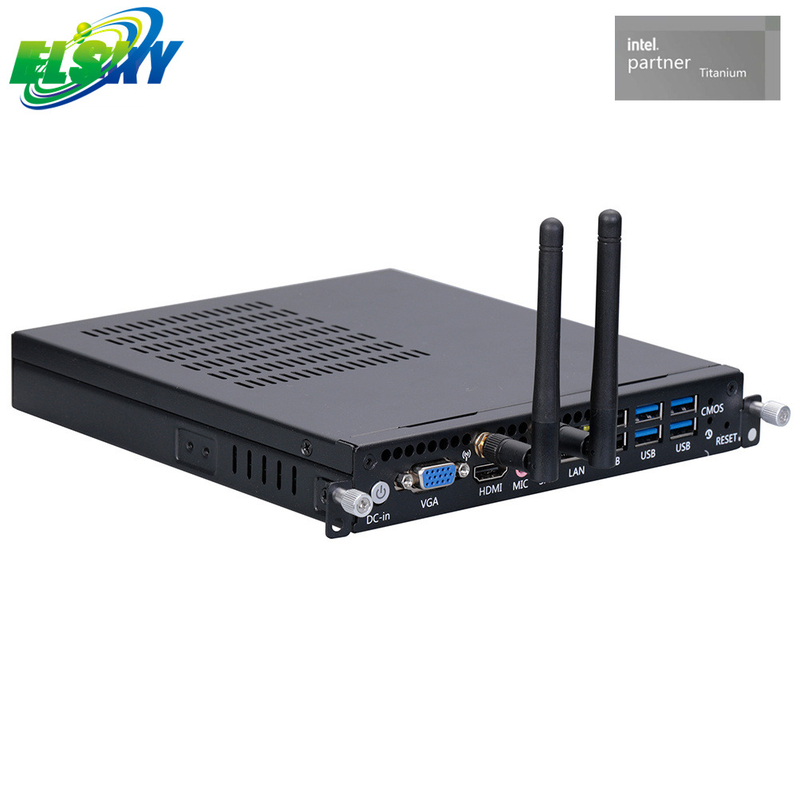

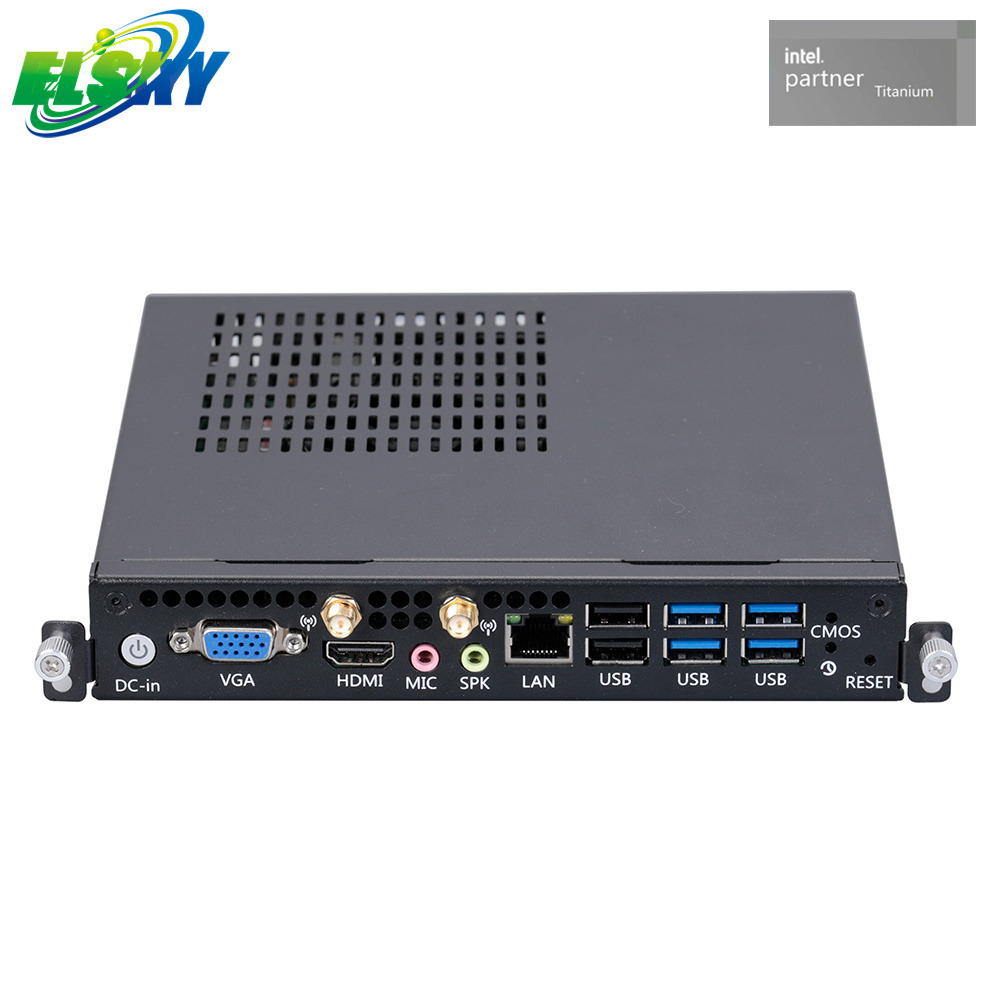

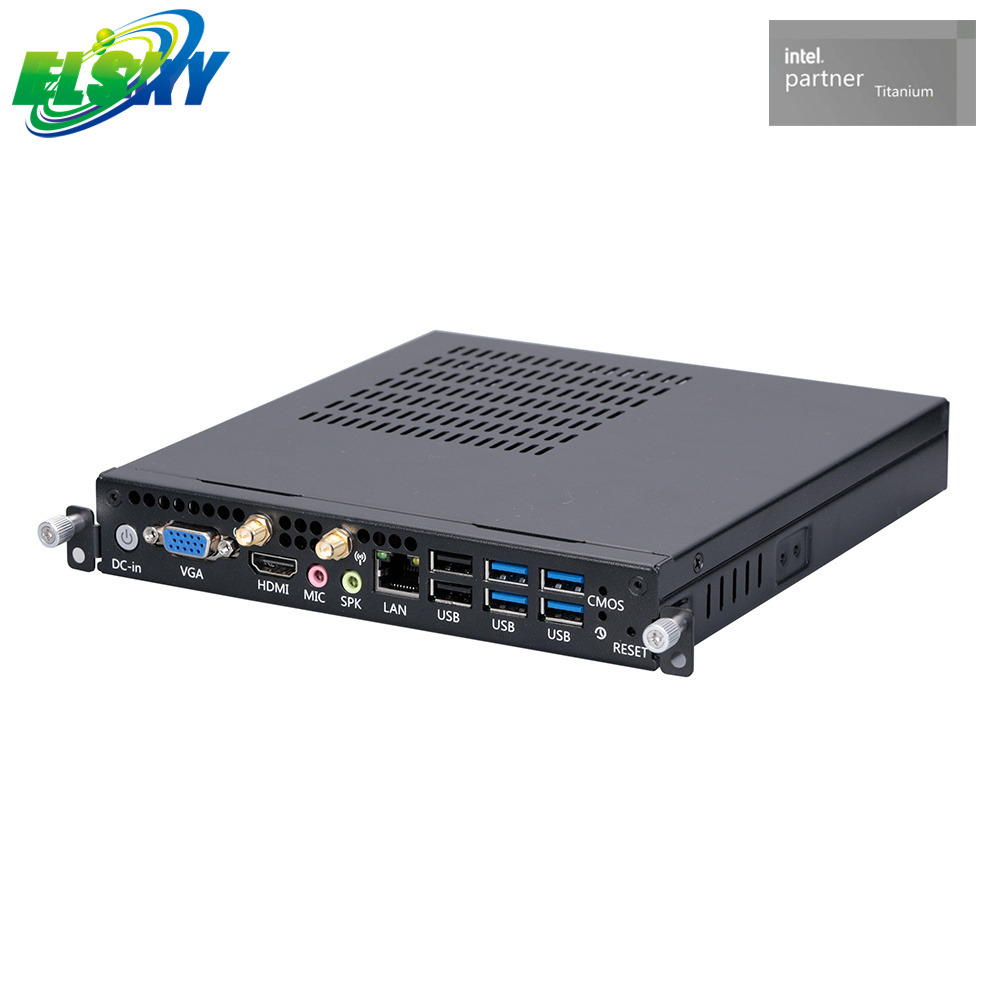

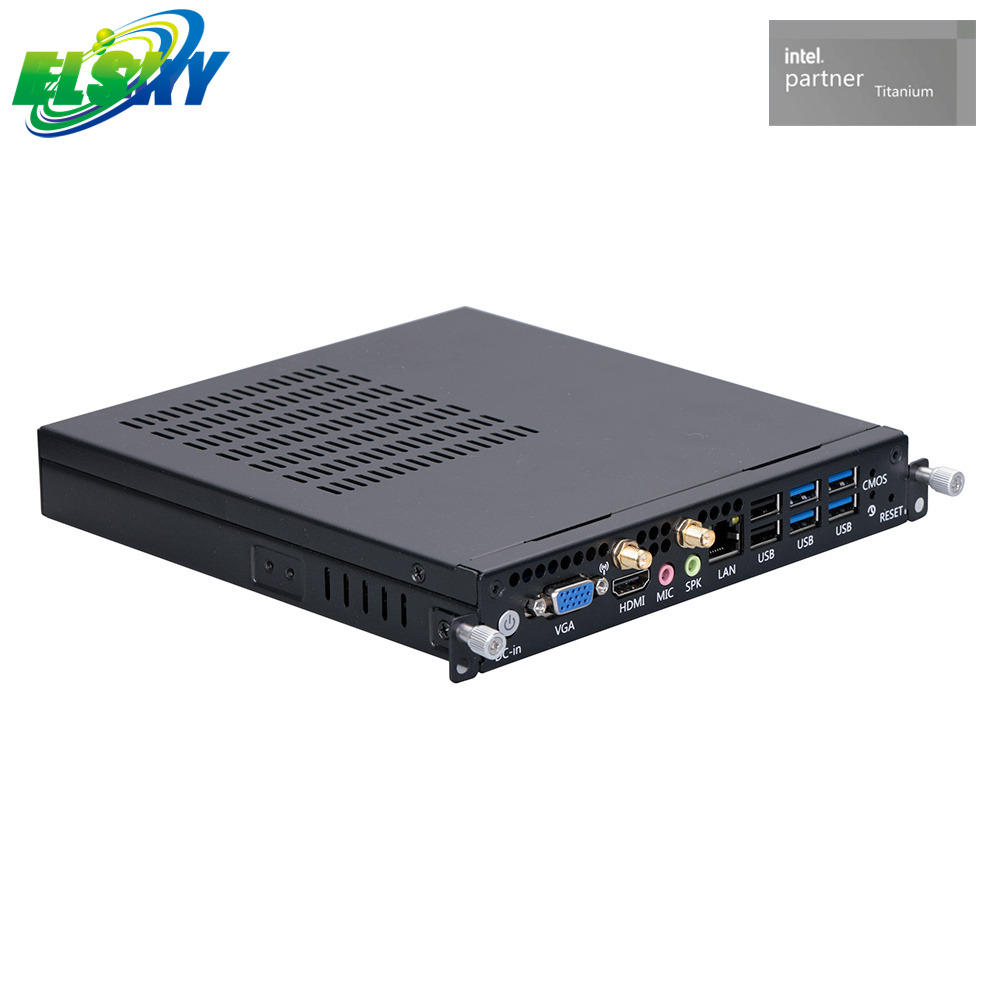

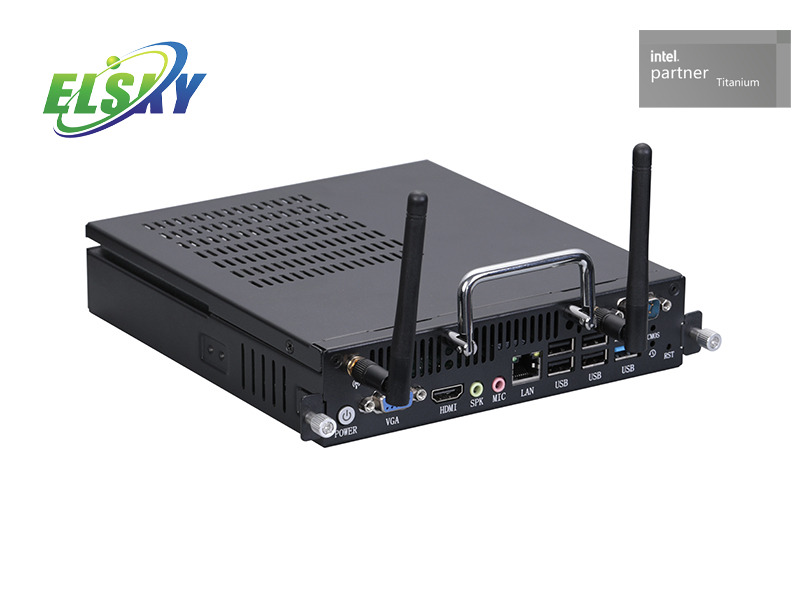

Der Slim OPS 12H ist ein eleganter und effizienter Open Pluggable Specification-PC, der speziell auf Digital Signage-Anwendungen zugeschnitten ist. Dieses ultradünne Gerät kombiniert leistungsstarke Rechenfunktionen mit einem kompakten Formfaktor und lässt sich problemlos in eine Vielzahl von Digital-Signage-Displays integrieren. Der OPS 12H wurde für die nahtlose Wiedergabe und Verwaltung von Inhalten entwickelt und sorgt dafür, dass Digital-Signage-Systeme reibungslos funktionieren und hochwertige Bilder, Videos und interaktive Inhalte anzeigen, um das Publikum in verschiedenen öffentlichen und kommerziellen Räumen zu fesseln.
Ultraschlankes Design : Das auffälligste Merkmal des OPS 12H ist sein extrem dünnes Profil. Mit einer Dicke von nur [X] mm kann es problemlos hinter Digital-Signage-Displays installiert werden, ohne dass es nennenswert aufträgt, und sorgt so für ein sauberes und unauffälliges Erscheinungsbild.
Effiziente Wärmeableitung : Trotz seines schlanken Designs ist der OPS 12H mit einem fortschrittlichen Wärmeableitungssystem ausgestattet. Die Kombination aus optimiertem Kühlkörperdesign und intelligenter Lüftersteuerung sorgt dafür, dass das Gerät auch bei längerem Betrieb kühl bleibt und verhindert so Leistungseinbußen durch Überhitzung.
Unterstützung für High-Definition-Multimedia : Es unterstützt die Wiedergabe von High-Definition- und sogar 4K-Videos und ermöglicht so die Anzeige scharfer, lebendiger und detaillierter Inhalte durch Digital Signage. Der OPS 12H verfügt außerdem über mehrere Display-Ausgangsanschlüsse, die den einfachen Anschluss mehrerer Bildschirme für Multi-Display-Setups ermöglichen.
Fernverwaltungsfunktionen : Der OPS 12H verfügt über integrierte Fernverwaltungsfunktionen, mit denen Benutzer die Digital Signage-Inhalte aus der Ferne überwachen, steuern und aktualisieren können. Diese Funktion ist besonders nützlich für groß angelegte Digital Signage-Einsätze, da sie den Bedarf an Wartung und Verwaltung vor Ort reduziert.
Digital Signage im Einzelhandel : In Einzelhandelsgeschäften kann der Slim OPS 12H zur Stromversorgung von Digital Signage-Displays verwendet werden, die Produktinformationen, Werbeaktionen und Werbung präsentieren. Aufgrund seiner hochauflösenden Unterstützung und seines schlanken Designs eignet es sich sowohl für großformatige Wanddisplays als auch für kleinere Regalbildschirme.
Beschilderung für öffentliche Verkehrsmittel : Für die digitale Beschilderung in Flughäfen, Bahnhöfen und Busterminals bietet der OPS 12H zuverlässige Leistung zur Anzeige von Flug-, Zug- und Busfahrplänen, Wegweisern und Sicherheitshinweisen in Echtzeit. Die Fernverwaltungsfunktion ermöglicht eine einfache Aktualisierung von Informationen.
Firmenlobbys und Ausstellungsräume : In Unternehmensumgebungen kann der OPS 12H verwendet werden, um beeindruckende digitale Displays in Lobbys und Ausstellungsräumen zu erstellen. Es kann Unternehmensbranding, Produktdemos und Werbevideos anzeigen und so das Unternehmensimage und das Besuchererlebnis verbessern.
Spezialisiertes Digital Signage-Design : Unser Fokus auf Digital Signage-Anwendungen bedeutet, dass der Slim OPS 12H unter Berücksichtigung der spezifischen Anforderungen dieser Branche entwickelt wurde. Wir wissen, wie wichtig eine qualitativ hochwertige Inhaltsanzeige, ein zuverlässiger Betrieb und eine einfache Verwaltung sind, und haben das Produkt entsprechend diesen Anforderungen entwickelt.
Qualität und Zuverlässigkeit : Wir halten uns während des gesamten Produktionsprozesses des OPS 12H an strenge Qualitätskontrollmaßnahmen. Von der Komponentenbeschaffung bis zur Endmontage wird jede Einheit gründlich getestet, um ihre Qualität, Zuverlässigkeit und Kompatibilität mit einer Vielzahl von Digital-Signage-Displays sicherzustellen.
OPS-C PC-Serie
180*195*30/33MM Ultradünne Serie
Unterstützt einzelne und zwei LAN-Ports
4K HD
HDMI/LVDS/VGA/DP-Anzeigeschnittstellen
7 * 24 Stunden stabiler Betrieb
Unterstützen Sie die Tochterkarte
Unterstützt CPUs der 6. bis 14. Generation: Intel CORE i3, i5, i7, i9
OPS PC-Serie
180*195*42MM Standardserie
Unterstützt einzelne und zwei LAN-Ports
4K HD
HDMI/LVDS/VGA/DP-Anzeigeschnittstellen
7 * 24 Stunden stabiler Betrieb
Unterstützt Tochterkarte
Unterstützt CPUs der 6. bis 14. Generation: Intel CORE i3, i5, i7, i9
PC-Modell |
CPU |
4K |
LAN |
PC-COM |
Tochterkartenterminal COM |
USB2.0 |
USB3.2 |
Erinnerung |
SSD |
Leistung |
P30N-6U-OPS-12H |
Unterstützt Intel Alder Lake12. Generation U/P/H-Serie i3, i5, i7, i9 |
Optionale Unterstützung 4*4K @60Hz |
1 |
Keiner |
1*TTL |
3 |
3 |
1*NB-DDR4 MAX 32G |
1*M.2 1*2,5 Zoll SSD/ mechanische Festplatte |
+12V/19V |
>> Wichtiger Hinweis
Stromversorgungsschnittstelle:
Mini-PC-DC-Schnittstellenspezifikation 5,5 * 2,5;
Der Mini-PC unterstützt eine 12-V- oder 19-V-Stromversorgung und der Stromverbrauch bei Volllast beträgt etwa 115 W. Es wird empfohlen, ein Netzteil mit 12 V 10 A oder 19 V 6,3 A oder höher zu verwenden.
Anzeigeschnittstelle:
1. Die HDMI-Schnittstelle des Mini-PCs, die VGA/DP-Schnittstelle, die HDMI-Schnittstelle der Tochterkarte und die DP-Schnittstelle der Tochterkarte unterstützen die Replikation von Einzelanzeigen, Doppelanzeigen/Dreifachanzeigen/Vierfachanzeigen, Doppelanzeigen/Dreifachanzeigen/Vierfachanzeigeerweiterungen.
2. Die Standard-VGA-Schnittstelle des Mini-PCs kann geändert werden, um die DP-Schnittstelle zu unterstützen. die VGA-Schnittstelle des Mini-PCs unterstützt 1920 x 1080 bei 60 Hz;
3. PC-seitiges HDMI 2.0, Tochterkarten-HDMI 2.0, PC-seitiges DP und Tochterkarten-DP unterstützen alle die 4K-Auflösung 4096/3840*2160 bei 60 Hz;
SSD:
1. Das Motherboard NGFF unterstützt die Key-M-Schnittstelle einer M.2 2280-Festplatte und eine optionale M.2 2242-Festplatte. unterstützt standardmäßig das SATA-Protokoll, unterstützt optional das NVME (PCIE)-Protokoll, Hardwareänderungen sind erforderlich;
2. Die Mini-PCIE-Schnittstelle des Motherboards verwendet standardmäßig ein PCIE-Signal, kein USB-Signal und unterstützt standardmäßig WIFI. Es kann so geändert werden, dass es mit dem USB-Signal koexistiert, und es unterstützt nach der Änderung das WIFI/3G/4G/Bluetooth-Modul. Das PCIE-Signal kann nicht in ein SATA-Signal geändert werden; Mini-PCIE's USB Wählen Sie eines von drei Signalen: USB-Signal von M.2_WIFI und Signal der USB-Soundkarte. Standardmäßig verfügt M.2_WIFI über ein USB-Signal, während Mini-PCIE und USB-Soundkarte kein USB-Signal haben;
3. Die Motherboard-SATA1- und SATA2-Signale sind optional. Standardmäßig hat SATA2 ein Signal und SATA1 kein Signal. SATA2 unterstützt 2,5-Zoll-S-SD-Festplatten/mechanische Festplatten;
USB-Schnittstelle:
1. Der Mini-PC unterstützt standardmäßig 6*USB (3*USB3.2 Gen1, 3*USB2.0);
2. Die externe blaue USB DUAL_USB30_ 2 untere USB-Schnittstelle des PCs ist ein USB2.0-Signal;
3. Die Tochterkartenseite unterstützt 3*USB (1*USB3.2 Gen1, 2*USB2.0);
COM-Port:
Die COM2- und Subkarten-TTL-Signale des Motherboards. Die Subkarten-TTL wird standardmäßig unterstützt. Das Motherboard COM2 hat kein Signal. Wenn Sie COM2 verwenden, müssen Sie die Hardware ändern;
Netzwerkkarte:
Das Motherboard unterstützt die Realtek 8111H Gigabit-Netzwerkkarte und die POE-Stromversorgung kann nicht geändert werden;
Soundkarte:
Die Motherboard-Soundkarte unterstützt standardmäßig Realtek ALC 897 und unterstützt optional die USB-Soundkarte BBH621. Nach dem Wechsel der USB-Soundkarte hat die Mini-PCIE-Schnittstelle kein USB-Signal.
>> CPU-Informationen
CPU-Spezifikationen |
CPU-Marke |
CPU-Modell |
Kern/Gewinde |
Hauptfrequenz |
Turbofrequenz |
CPU-Grundstromverbrauch (W) |
Maximaler Turbo-Stromverbrauch (W) |
|
CPU der 12. Generation der H-Serie |
i5 der 12. Generation |
Kern |
12450H |
Acht Kerne und zwölf Threads |
2,0G |
4,4G |
45 |
95 |
12500H |
Zwölf Kerne und sechzehn Threads |
2,5G |
4,5G |
45 |
95 |
|||
12. Generation I7 |
Kern |
12800H |
Vierzehn Kerne und zwanzig Threads |
2,4G |
4,8G |
45 |
115 |
|
12700H |
Vierzehn Kerne und zwanzig Threads |
2,7G |
4,7G |
45 |
115 |
|||
12650H |
Zehn Kerne und sechzehn Threads |
2,3G |
4,7G |
45 |
115 |
|||
12600H |
Zwölf Kerne und sechzehn Threads |
2,7G |
4,5G |
45 |
95 |
|||
12. Generation I9 |
Kern |
12900H |
Vierzehn Kerne und zwanzig Threads |
2,5G |
5,0G |
45 |
115 |
|
CPU der 12. Generation der P-Serie |
i3 der 12. Generation |
Kern |
1220P |
Zehn Kerne und zwölf Threads |
1,5G |
4,4G |
28 |
64 |
i5 der 12. Generation |
Kern |
1240P |
Zwölf Kerne und sechzehn Threads |
1,7G |
4,4G |
28 |
64 |
|
1250P |
Zwölf Kerne und sechzehn Threads |
1,7G |
4,4G |
28 |
64 |
|||
12. Generation I7 |
Kern |
1280P |
Vierzehn Kerne und zwanzig Threads |
1,8G |
4,8G |
28 |
64 |
|
1260P |
Zwölf Kerne und sechzehn Threads |
2,1G |
4,7G |
28 |
64 |
|||
1270P |
Zwölf Kerne und sechzehn Threads |
2,2G |
4,8G |
28 |
64 |
|||
CPU der U-Serie der 12. Generation |
i3 der 12. Generation |
Kern |
1215U |
Sechs Kerne und acht Threads |
1,2G |
4,4G |
15 |
55 |
1210U |
Sechs Kerne und acht Threads |
1,0G |
4,4G |
9 |
29 |
|||
i5 der 12. Generation |
Kern |
1235U |
Zehn Kerne und zwölf Threads |
1,3G |
4,4G |
15 |
55 |
|
1240U |
Zehn Kerne und zwölf Threads |
1,1G |
4,4G |
9 |
29 |
|||
1230U |
Zehn Kerne und zwölf Threads |
1,0G |
4,4G |
9 |
29 |
|||
1245U |
Zehn Kerne und zwölf Threads |
1,6G |
4,4G |
15 |
55 |
|||
12. Generation I7 |
Kern |
1250U |
Zehn Kerne und zwölf Threads |
1,1G |
4,7G |
9 |
29 |
|
1260U |
Zwölf Kerne und sechzehn Threads |
1,1G |
4,7G |
9 |
29 |
|||
1265U |
Zehn Kerne und zwölf Threads |
1,8G |
4,8G |
15 |
55 |
|||
1255U |
Zehn Kerne und zwölf Threads |
1,7G |
4,7G |
15 |
55 |
>> Produktspezifikationen
PC-Größe |
195 mm (L) * 180 mm (B) * 30 mm (H) |
|

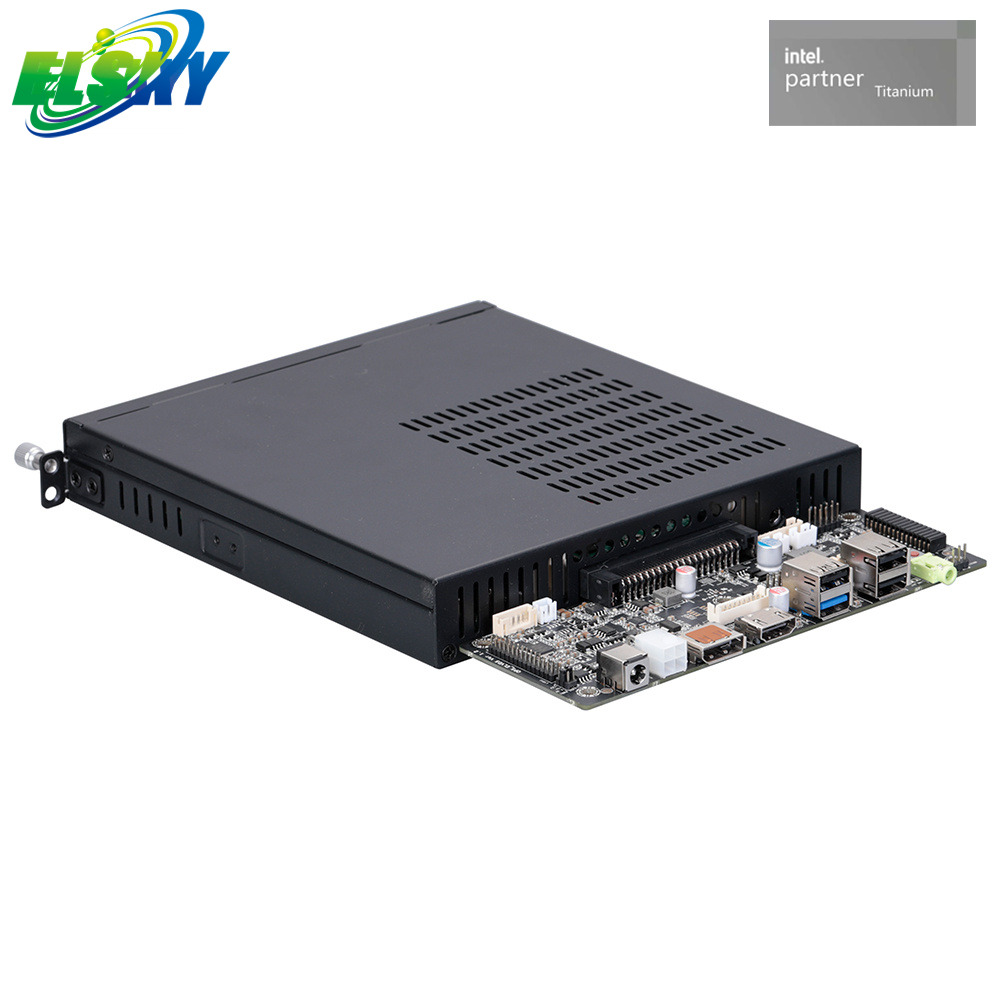

Motherboard-Größe |
170 mm (L) * 190 mm (B) * 23 mm (H) |
|
CPU-Prozessor |
Unterstützt Intel Alder Lake U-Serien der 12. Generation I3-1215U, I5-1235U, I7-1250U und andere CPUs |
|
Unterstützt Intel Alder Lake 12. Generation P-Serie I3-1200P, I5-1245P, I7-1280P und andere CPUs |
||
Unterstützt Intel Alder Lake H-Serien der 12. Generation I5-12500H, I7-12800H, I9-12900H und andere CPUs |
||
Speicherunterstützung |
1*NB-DDR4 SODIMM-Speichersteckplatz, unterstützt 2133/24 00/2666/3200 MHz Speicher, unterstützt bis zu 32 GB |
|
Stromversorgung |
1*DC_IN |
Unterstützt 12 V/19 V Spannung, der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm Der maximale Turbo-Leistungsverbrauch beträgt 115 W. Es wird empfohlen, ein Netzteil mit 12 V 10 A oder 19 V 6,3 A oder mehr zu verwenden. |
1*4Pin ATX |
||
Anzeigefunktion |
Integrierte Intel(R) UHD Graphics Super-Core-Grafikkarte, unterstützt Single-Display, Dual-Display/Triple-Display/Quad-Display-Kopie, Dual-Display/Triple-Display/Quad-Display-Erweiterung, unterstützt Dual-Display unter SHELL, unterstützt DOS nicht |
|
1*HDMI 2.0-Schnittstelle (Motherboard-Seite) |
Unterstützt 4K-Auflösung 4096/3840*2160@60Hz |
|
1*VGA DB15-Schnittstelle (Motherboard-Seite) |
Unterstützt 1920 x 1080 bei 60 Hz |
|
1*DP-Schnittstelle (Motherboard-Seite) (optional) |
Unterstützt 4K-Auflösung 4096/3840*2160@60Hz |
|
Die VGA-Schnittstelle und die DP-Schnittstelle des Motherboards sind optional. |
||
1*HDMI 2.0-Schnittstelle (Tochterkartenseite) |
Unterstützt 4K-Auflösung 4096/3840*2160@60Hz |
|
1*DP-Schnittstelle (Tochterkartenseite) |
Unterstützt 4K-Auflösung 4096/3840*2160@60Hz |
|
Internetfunktion |
1*LAN-RJ45-Schnittstelle |
Die Realtek 8111H Gigabit-Netzwerkkarte unterstützt Wake-on-LAN und PXE-Boot-Funktionen ohne Festplatte |
1*Mini-PCIE-Schnittstelle |
Unterstützt WIFI/Bluetooth/3G/4G-Modul |
|
Festplattenfunktion |
1*NGFF1 (M.2) Schnittstelle |
Unterstützt Key-M-Schnittstelle M.2 2280-Festplatte, optionale M.2 2242-Festplatte; unterstützt standardmäßig das SATA-Protokoll, optional unterstützt es das NVME-Protokoll (PCIE). |
1*SATA1-Schnittstelle (standardmäßig kein Signal) |
Standard-SATA3.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit 6,0 Gbit/s |
|
1*SATA2-Schnittstelle |
2,5-Zoll-Festplattenschacht, unterstützt 2,5-Zoll-SSD-Festplatte/mechanische Festplatte |
|
Soundfunktion |
Integrierter digitaler Audio-Decoder Realtek ALC 897 HD, 6-Kanal-High-Fidelity-Audio-Controller Modifizierbare Hardware unterstützt die USB-Soundkarte BBH621 |
|
1*LIN_OUT-Schnittstelle |
Unterstützt Audioausgabe (grün) |
|
1*MIC_IN-Schnittstelle |
Unterstützt Mikrofoneingang (rot) |
|
USB-Funktion |
3*USB3.2 Gen1-Schnittstelle |
Rückseitige Standard-USB 3.2 Gen1-Schnittstelle, maximale Übertragungsbandbreite beträgt 5,0 Gbit/s |
3 *USB2.0-Schnittstelle |
Rückseitige Standard-USB2.0-Schnittstelle, maximale Übertragungsbandbreite beträgt 480 Mbit/s (60 MB/s). |
|
Externe blaue DUAL_USB30_ 2 untere USB-Schnittstellen sind USB2.0-Signale |
||
Schaltfunktion |
1*PWR_SW 1-Taste |
Schaltertaste |
1*RST_BTN-Taste |
Unterstützt Hardware-Neustart |
|
Andere E/A |
1*TTL (Tochterkartenseite) |
Standardmäßig verfügt die Subkarte TTL über ein Signal und die Hauptplatine COM2 über kein Signal. Wählen Sie eines der COM2- und Subkarten-TTL-Signale. |
1*SIM_CARD-Kartensteckplatz |
Unterstützt SIM-Karte, bei Verwendung von 3G/4G ist eine SIM-Karte erforderlich |
|
1* CLR_GHO_SW-Taste |
Systemhardware-Ein-Klick-Wiederherstellungstaste und Motherboard-Reset- und Entladetasten |
|
1* OPS-Schnittstelle |
Standard 80Pin OPS-Schnittstelle |
|
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
|
BIOS |
Das AMI-BIOS unterstützt das Einschalten, den geplanten Start und die intelligente Identifizierung von Geräten zum Ein- und Ausschalten aus der Ferne. |
|
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (Stufe 256, 0–255 Sekunden) |
|
Betriebssystem |
Unterstützt Windows 11, Windows 10, Linux usw. |
|

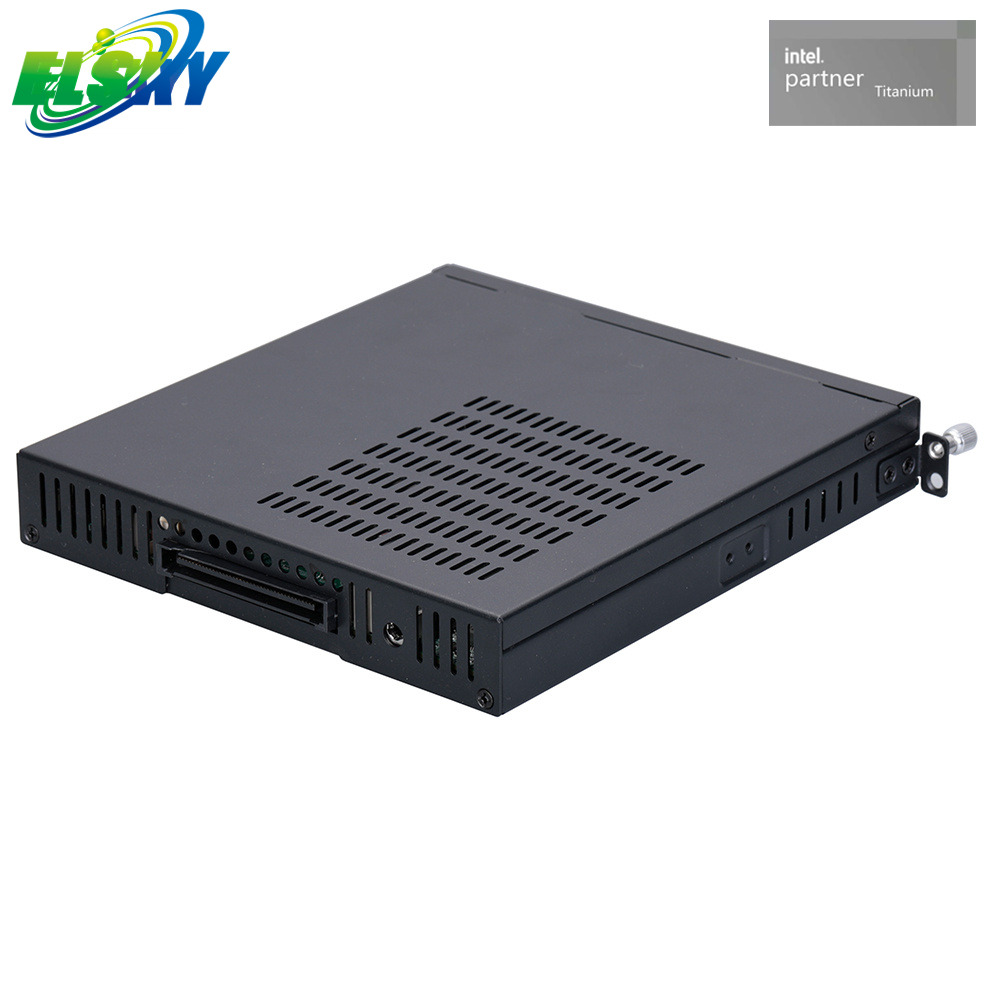

80Pin OPS-Schnittstellendefinition:
| Stifte | Signal | Beschreiben | Gang |
| 1 | DDP_3N | DisplayPort | AUS |
| 2 | DDP_3P | DisplayPort | AUS |
| 3 | GND | Boden | - |
| 4 | DDP_2N | DisplayPort | AUS |
| 5 | DDP_2P | DisplayPort | AUS |
| 6 | GND | Boden | - |
| 7 | DDP_1N | DisplayPort | AUS |
| 8 | DDP_1P | DisplayPort | AUS |
| 9 | GND | Boden | - |
| 10 | DDP_0N | DisplayPort | AUS |
| 11 | DDP_0P | DisplayPort | AUS |
| 12 | GND | Boden | - |
| 13 | DDP_AUXN | DisplayPort | E/A |
| 14 | DDP_AUXP | DisplayPort | E/A |
| 15 | DDP_HPD | DisplayPort | IN |
| 16 | GND | Boden | - |
| 17 | TMDS_CLK- | DVI-D | AUS |
| 18 | TMDS_CLK+ | DVI-D | AUS |
| 19 | GND | Boden | - |
| 20 | TMDS0- | DVI-D | AUS |
| 21 | TMDS0+ | DVI-D | AUS |
| 22 | GND | Boden | - |
| 23 | TMDS1- | DVI-D | AUS |
| 24 | TMDS1+ | DVI-D | AUS |
| 25 | GND | Boden | - |
| 26 | TMDS2- | DVI-D | AUS |
| 27 | TMDS2+ | DVI-D | AUS |
| 28 | GND | Boden | - |
| 29 | DVI_DDC_DATA | DVI-D | E/A |
| 30 | DVI_DDC_CLK | DVI-D | E/A |
| 31 | DVI_HPD | DVI-D | IN |
| 32 | GND | Boden | - |
| 33 | +12V~+19V | Leistung | - |
| 34 | +12V~+19V | Leistung | - |
| 35 | +12V~+19V | Leistung | - |
| 36 | +12V~+19V | Leistung | - |
| 37 | +12V~+19V | Leistung | - |
| 38 | +12V~+19V | Leistung | - |
| 39 | +12V~+19V | Leistung | - |
| 40 | +12V~+19V | Leistung | - |
| 41 | RSVD | Reservierte Pins | - |
| 42 | RSVD | Reservierte Pins | - |
| 43 | RSVD | Reservierte Pins | - |
| 44 | RSVD | Reservierte Pins | - |
| 45 | RSVD | Reservierte Pins | - |
| 46 | GEIST | GHOST_OPS | - |
| 47 | RSVD | Reservierte Pins | - |
| 48 | RSVD | Reservierte Pins | - |
| 49 | SYSRST | SYS_RESET | - |
| 50 | SYS_FAN | Systemlüftersteuerung | AUS |
| 51 | UART_RXD | UART 3,3 V | IN |
| 52 | UART_TXD | UART 3,3 V | AUS |
| 53 | GND | Boden | - |
| 54 | StdA_SSRX- | USB3.0 | IN |
| 55 | StdA_SSRX+ | USB3.0 | IN |
| 56 | GND | Boden | - |
| 57 | StdA_SSTX- | USB3.0 | AUS |
| 58 | StdA_SSTX+ | USB3.0 | AUS |
| 59 | GND | Boden | - |
| 60 | USB_PN2 | USB | E/A |
| 61 | USB_PP2 | USB | E/A |
| 62 | GND | Boden | - |
| 63 | USB_PN1 | USB | E/A |
| 64 | USB_PP1 | USB | E/A |
| 65 | GND | Boden | - |
| 66 | USB_PN0 | USB | E/A |
| 67 | USB_PP0 | USB | E/A |
| 68 | GND | Boden | - |
| 69 | AZ_LINEOUT_L | Audio-Lch | AUS |
| 70 | AZ_LINEOUT_R | Audio-Rch | AUS |
| 71 | CEC | Elektronische Verbrauchersteuerung | E/A |
| 72 | PB_DET | Steckbare Platinenerkennung | AUS |
| 73 | PS_ON# | Steckbares Signal EIN | IN |
| 74 | PWR_STATUS | PowerGood | AUS |
| (OC) | |||
| 75 | GND | Boden | - |
| 76 | GND | Boden | - |
| 77 | GND | Boden | - |
| 78 | GND | Boden | - |
| 79 | GND | Boden | - |
| 80 | GND | Boden | - |
1. Die E/A-Spaltendefinition bezieht sich auf die steckbare Platine.
2. OC=Open Collector.
3. Für die USB3.0-Implementierung müssen die Pins Nr. 60 und Nr. 61 zur Ergänzung der Super-Speed-USB-Signale verwendet werden.
