Industrie-PC für die Fabrikautomation

4K 30Hz

VGA

2K 60Hz

2

8

2

6

1*MSATA

1*2,5 Zoll SSD

1*NB-DDR4

MAX 32G

+12V

3

6

2

6

4

4

2

6

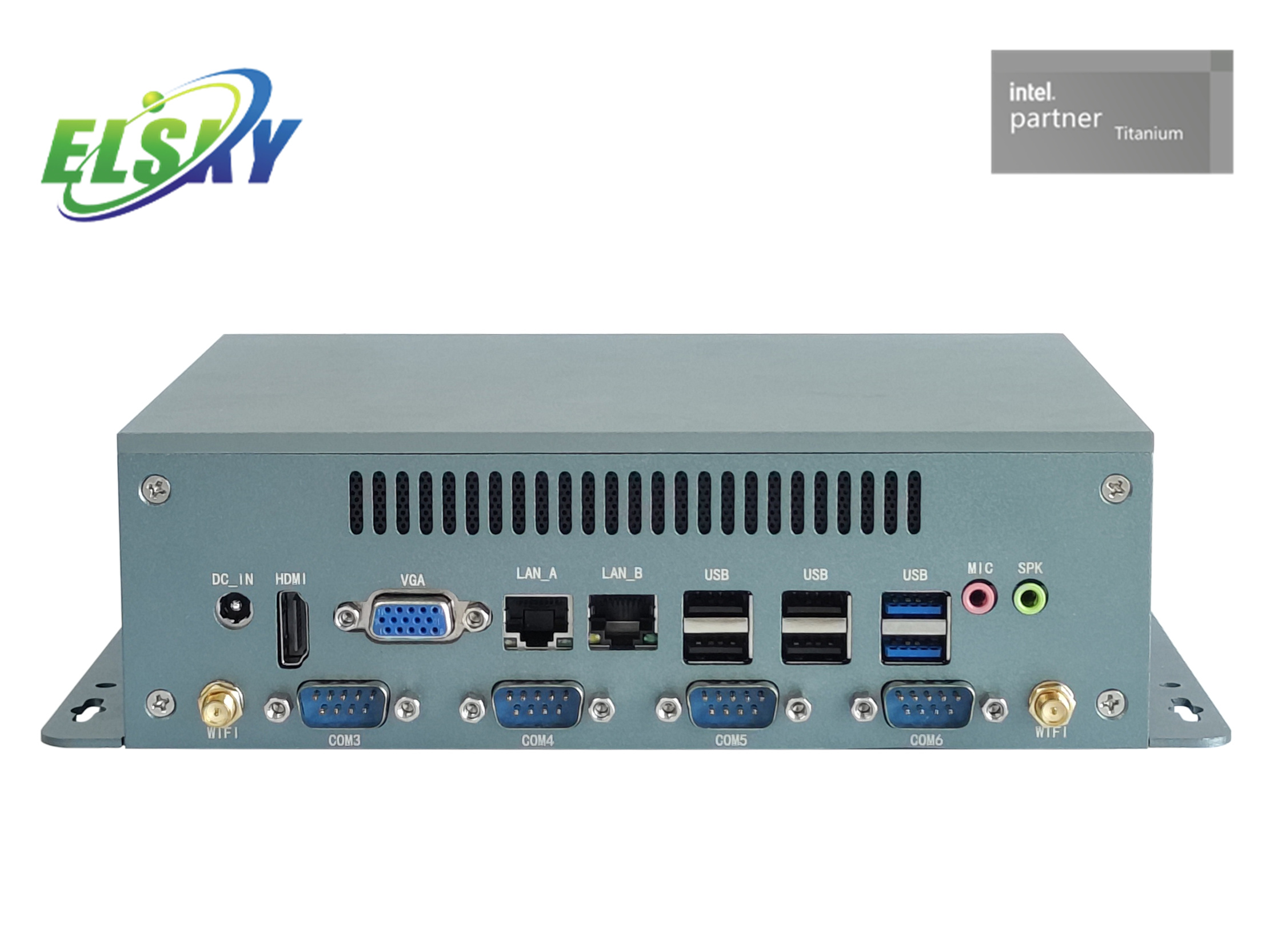

Host-Modell

M10U-M100SE-Serie

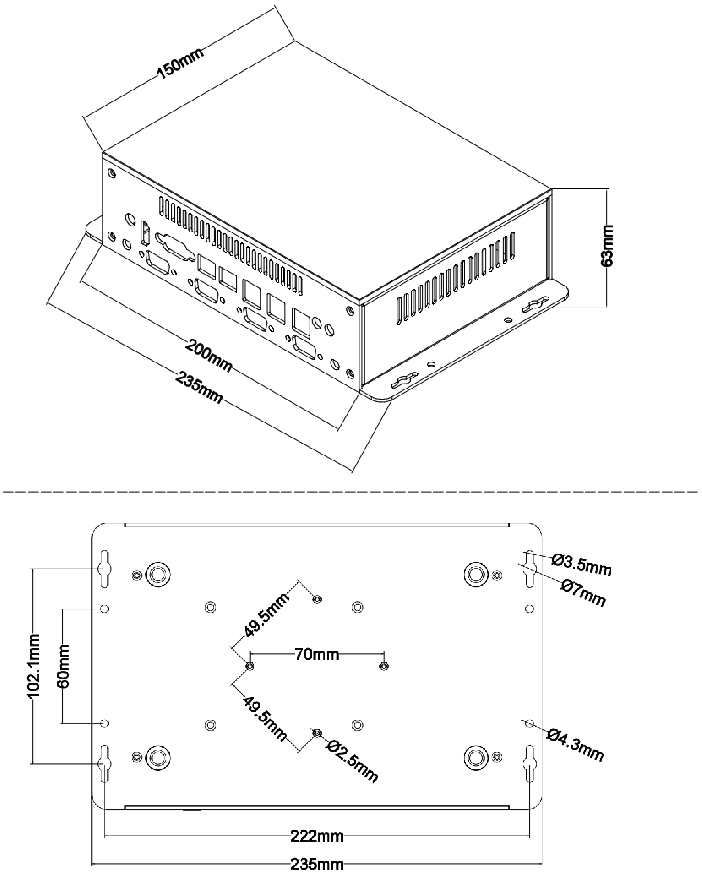

GRÖSSE

235 mm (L) * 150 mm (B) * 63 mm (H)

Kühlsystem

Mit Wärmeableitungslöchern, geräuschlose Wärmeableitung des Lüfters

Farbe

Eisengrau

Hauptplatine

M100SE

Leistung

1*DC_IN

Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm, unterstützt 12 V und es wird empfohlen, ein Netzteil mit 12 V, 7 A oder höher zu verwenden.

CPU der 8. Generation

Whiskey Lake: Intel Core i3-8145U Dual-Core 2,1 GHz, Turbo 3,9 GHz; Intel Core i5-8365U Quad-Core 1,6 GHz, Turbo 4,1 GHz; Core i5-8265U Quad-Core 1,6 GHz, Turbo 3,9 GHz; Intel Core i7-8665U Quad-Core 1,9 GHz, Turbo 4,8 GHz;

CPU der 10. Generation

Comet Lake: Intel Core i3-10110U Dual-Core 2,1 GHz, Turbo 4,1 GHz; Intel Core i5-10210U Quad-Core 1,6 GHz, Turbo 4,2 GHz; Core i5-10310U Quad-Core 1,7 GHz, Turbo 4,4 GHz; Intel Core i7-10510U Quad-Core 1,8 GHz, Turbo 4,9 GHz; Core i7-10610U Quad-Core 1,8 GHz, Turbo 4,9 GHz; Intel Core i7-10710U Hexa-Core 1,1 GHz, Turbo 4,7 GHz; Core i7-10810U Hexa-Core 1,1 GHz, Turbo 4,9 GHz.

Chipsatz

Haswell-U、Broadwell-U Express-Chipsatz

Erinnerung

1*NB-DDR4-Speichersteckplatz, unterstützt 2133/2400/2666 MHz Speicher, maximale Unterstützung 32 GB

Netzwerkfunktionen

2*RJ45_LAN ( optionales Drei-Netzwerk/Vier-Netzwerk )

Unterstützt Intel i226-V Gigabit-NIC-Chip; Unterstützt Netzwerk-Wake-up und PXE-Boot-Funktion ohne Festplatte.

Unterstützt WIFI, unterstützt 2 * WIFI-Antennenstangen (unterstützt 3G/4G/Bluetooth/WIFI optional)

Anzeigefunktionen

Integrierte Intel UHD Graphics Ultra-Core-Grafikkarte, die Einzeldisplay, Dual-Display-Kopie und Dual-Display-Erweiterung unterstützt

1*VGA DB15-Anschluss

Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz

1*HDMI 1.4-Anschluss

Unterstützt 4K-Auflösung 4096/3840 * 2160 bei 30 Hz

USB-Funktionen

2*USB3.2-Anschluss

Rückseitige Standard-USB3.2-Gen1-Schnittstelle

8*USB2.0-Anschluss

Rückseitige Standard-USB2.0-Schnittstelle

Der Drei-Netzwerk-Host unterstützt 6*USB2.0-Schnittstellen; Der Drei-Netzwerk-Host unterstützt 4*USB2.0-Schnittstellen.

Soundfunktionen

Integrierter Realtek ALC897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller

1*SPK-Port

Unterstützt Audioausgabe

1 * MIC-Anschluss

Unterstützt Mikrofoneingang

Die HDMI-Schnittstelle unterstützt die HDMI-Audioausgabe

Festplattenfunktion

1*MSATA-Festplatte;

1 x mechanische 2,5-Zoll-SSD- oder HDD-Festplatte

Schaltfunktion

POWER-Taste

Schaltertaste

Andere E/A

6*COM-Anschluss

Unterstützt RS232 (kann zur Unterstützung von RS485 angepasst werden)

Betriebsumgebung

Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation

Lagertemperatur: -20℃~70℃;

BIOS

AMI BIOS, unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten per Fernzugriff usw.

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Os

Unterstützt Windows 10, Windows 11, Linux usw.

4K 60Hz

VGA 2K 60Hz

Optional

HDMI2

4K 60Hz

2

8

2

6

1*M.2

1*2,5 Zoll SSD/HDD

1*NB-DDR4

MAX 32G

+12V/19V

3

6

2

6

4

4

2

6

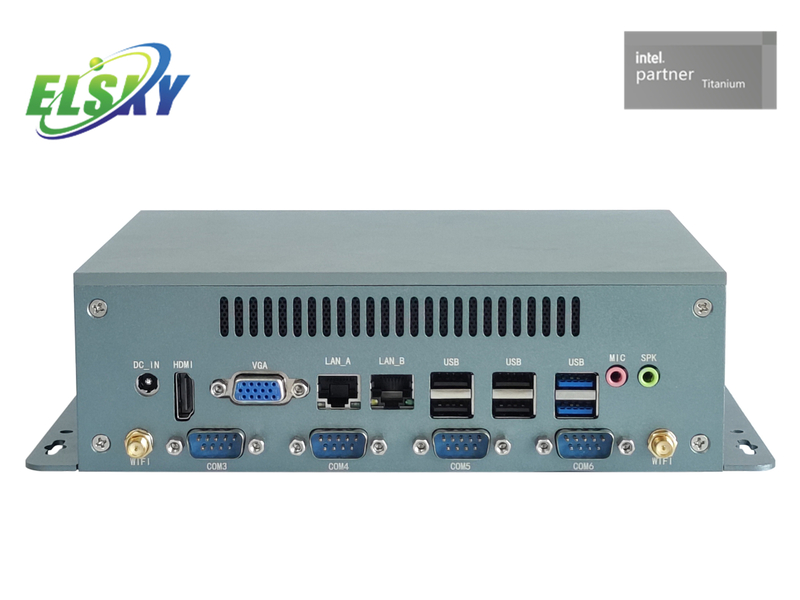

Host-Modell

M10U-M11GSE -Serie

Hostgröße

235 mm (L) * 150 mm (B) * 63 mm (H)

Kühlsystem

Mit Wärmeableitungslöchern, geräuschlose Wärmeableitung des Lüfters

Farbe

Eisengrau

Hauptplatine

M 11GSE

Leistung

1*DC_IN

Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm, unterstützt 12 V/19 V und es wird empfohlen, ein Netzteil mit 12 V 7 A oder 19 V 6,3 A oder höher zu verwenden

CPU der 11. Generation

Intel Celeron 6305E Dual-Core 2,8 GHz;

Intel Core i3-1115G4E Dual-Core 2,2 GHz, Turbo 3,9 GHz; Core i3-1115GRE Dual-Core 2,2 GHz, Turbo 3,9 GHz;

Intel Core i3-1115G4 Dual-Core 3,0 GHz, Turbo 4,1 GHz; Core i3-1125G4 Quad-Core 2,0 GHz, Turbo 3,7 GHz;

Intel Core i5-1145G7E Quad-Core 1,5 GHz, Turbo 4,1 GHz; Core i5-1145GRE Quad-Core 1,5 GHz, Turbo 4,1 GHz;

Intel Core i5-1135G7 Quad-Core 2,4 GHz, Turbo 4,2 GHz; Core i5-1145G7 Quad-Core 2,6 GHz, Turbo 4,4 GHz;

Intel Core i5-1135G7 Quad-Core 2,4 GHz, Turbofrequenz 4,2 GHz; Core i5-1145G7 Quad-Core 2,6 GHz, Turbofrequenz 4,4 GHz;

Intel Core i5-1155G7 Quad-Core 2,5 GHz, Turbofrequenz 4,5 GHz; Core i7-1185G7E Quad-Core 1,8 GHz, Turbofrequenz 4,4 GHz;

Intel Core i7-1185GRE Quad-Core 1,8 GHz, Turbofrequenz 4,4 GHz; Core i7-1165G7 Quad-Core 2,8 GHz, Turbofrequenz 4,7 GHz;

Intel Core i7-1185G7 Quad-Core 3,0 GHz, Turbofrequenz 4,8 GHz; Core i7-1195G7 Quad-Core 2,9 GHz, Turbofrequenz 5,0 GHz;

Erinnerung

1*NB-DDR4-Speichersteckplatz, unterstützt 2133/2400/2666/3200 MHz Speicher, maximale Unterstützung 32 GB

Netzwerkfunktion

2*RJ45_LAN ( Optionales Drei-Netzwerk/Vier-Netzwerk )

Unterstützt Intel i226-V Gigabit-NIC-Chip; Unterstützt Netzwerk-Wake-up und PXE-Boot-Funktion ohne Festplatte.

Unterstützt M.2 WIFI/Bluetooth optional, unterstützt M.2-5G, optional M.2-4G, unterstützt 2*WIFI-Antennenstangen

Das 4G/5G-Modul der Spezifikation 3042 und das M.2_WIFI-Modul können nicht gleichzeitig verbunden werden, es liegt eine Interferenz vor, wählen Sie eines aus;

Das 5G-Modul der Spezifikation 3052 und das M.2_WIFI-Modul können gleichzeitig angeschlossen werden, ohne dass es zu Störungen kommt；

Anzeigefunktionen

Integrierte Intel UHD Graphics Ultra-Core-Grafikkarte, die Einzeldisplay, Dual-Display-Kopie und Dual-Display-Erweiterung unterstützt

1*VGA DB15-Anschluss

Unterstützte Auflösung 1920*1080@60Hz

1*HDMI2 2.0-Anschluss (optional)

Unterstützt 4K-Auflösung 4096/3840*2160@60Hz

VGA- und HDMI2-Signalauswahl

1* HD MI1 2.0-Anschluss

Unterstützt 4K-Auflösung 4096/3840*2160@60Hz

USB-Funktion

2*USB3.2-Anschluss

Rückseitige Standard-USB3.2-Gen1-Schnittstelle

8*USB2.0-Anschluss

Rückseitige Standard-USB2.0-Schnittstelle

Der Drei-Netzwerk-Host unterstützt 6*USB2.0-Schnittstellen; Der Drei-Netzwerk-Host unterstützt 4*USB2.0-Schnittstellen

Tonfunktion eingeschaltet​​​

Integrierter Realtek ALC897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller

1*SPK-Port

Unterstützt die Audioausgabe

1 * MIC-Anschluss

Unterstützt Mikrofoneingang

Die HDMI-Schnittstelle unterstützt die HDMI-Audioausgabe

Festplattenfunktion

1*M.2;

1 x mechanische 2,5-Zoll-SSD- oder HDD-Festplatte

Schaltfunktion

POWER-Taste

Schaltertaste

Andere E/A

6*COM-Anschluss

Unterstützt RS232 (kann zur Unterstützung von RS485 angepasst werden)

Betriebsumgebung

Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation

Lagertemperatur: -20℃~70℃；

BIOS

AMI BIOS, unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten per Fernzugriff usw.

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Os

Unterstützt Windows 11, Windows 10, Linux usw.

     ( M.2/MSATA/2,5'' SSD/2,5'' HDD )
